调心滚子轴承由一个带球面滚道的外圈和一个双滚道内圈、一个或两个保持架及一组球面滚子组成。由于外圈球面滚道的中心与轴承中心一致，故具有调心性能，可以自动调整因轴与轴承座之间的角度误差所产生的倾斜或轴的挠曲。

结构与特性

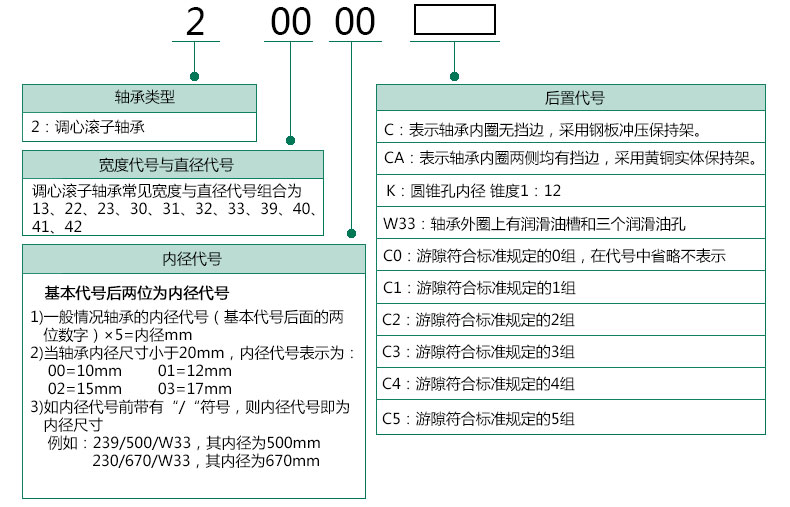

• 调心滚子轴承分为：圆柱形内孔、圆锥形内孔。
  圆锥内孔的锥度分别为1：12的后置代号为K的调心滚子轴承和 1：30的后置代号为K30的调心滚子轴承。内孔是锥孔的轴承，可直接安装于圆锥轴，轴承在与圆锥形轴个配时，内圈沿轴向移动可以调整轴承的径向游隙；或使用紧定套、拆卸套安装在圆柱轴上。


• 根据内圈有无挡边及所用保持架的不同可分为C型与CA型两种。
  C 型轴承内圈无挡边，采用钢板冲压保持架。
  CA 型轴承内圈两侧均有挡边，采用黄铜实体保持架。


• 为方便和简易地进行润滑 ，调心滚子轴承可带有润滑孔和润滑槽，
  外圈带有一润滑槽和三个润滑孔 后置代号 W33。


• 调心滚子轴承可以承受较大的径向载荷与双向轴向载荷。特别适用于承受重载荷或冲击振动载荷。但调心滚子轴承允许的工作转速相对较低。

滚动轴承是精密部件，使用应十分谨慎。即使高质量的轴承，如果使用不当，也不会得到预期的效果，轴承的使用注意事项如下：

（1）保持轴承及周围环境的清洁：即使是肉眼看不见的微小灰尘，也会给轴承带来不良影响。所以要保持周围清洁，使灰尘不会侵入轴承；

（2）小心谨慎的使用：在使用中给轴承强烈冲击，会产生伤痕或压痕，诱发事故。严重时会引起缝裂、断裂，必须加以注意；

（3）使用轴承专用工具：必须使用专用工具，不可随意替代；

（4）避免轴承生锈：操作轴承时，手汗会引起生锈，要注意用干净的手操作，注意戴手套，留意腐蚀性气体。

• 应用于造纸机械、减速装置、铁路车辆车轴、轧钢机齿轮箱座、轧钢机辊道子、破碎机、振动筛、印刷机械、木工机械、各类产业用减速机、立式带座调心轴承。
