利明齿轮减速电机，LK-SV-13-1/100-0.75KW-A 立式安装，减速比1:100，0.75KW，无刹车售卖规格：1台

品牌型号：利明 - 6568

预计出货日 : 8个工作日

最小订货量 : 1

市场售价:

￥1799

订货号:

MVN997

税率 :

13%

规格属性信息 :

品牌：LIMING/利茗
类别：齿轮减速机
安装方式：立式

编码信息 :

税收编码：1090124030000000000
条形编码：

最小订货数量：1

技术参数Specifications

减速比	出力轴回转数(RPM)		出力轴容许值
	出力轴回转数(RPM)		0.1KW			0.2KW			0.4KW
	50HZ	60HZ	型号	50HZ kg-m	60HZ kg-m	型号	50HZ kg-m	60HZ kg-m	型号	50HZ kg-m	60HZ kg-m
1/3	465	570	10	0.17	0.13	10	0.3	0.25	11	0.75	0.6
1/5	300	360	10	0.30	0.25	10	0.6	0.5	11	1.2	1.0
1/10	150	180	10	0.60	0.50	10	1.2	1.0	11	2.4	2.0
1/15	100	120	10	0.09	0.75	10	1.8	1.5	11	3.6	3.0
1/20	75	90	10	1.2	1.0	10	2.4	2.0	11	4.8	4.0
1/25	60	72	10	1.5	1.2	10	3.0	2.5	11	6.0	5.0
1/30	50	60	10	1.8	1.5	10	3.6	3.0	11	7.2	6.0
1/40	37.5	45	10	2.3	1.9	11	4.6	3.9	12	9.3	7.8
1/50	30	36	10	2.9	2.4	11	5.8	4.8	12	11.6	9.7
1/60	25	30	11	3.5	2.9	11	7.0	5.8	12	14.0	11.6
1/75	20	24	11	4.4	3.6	11	8.7	7.3	12	17.5	14.6
1/100	15	18	11	5.8	4.9	12	11.6	9.7	13	23.3	19.4
1/120	12.5	15	11	7.0	5.8	12	14.0	11.6	13	28.0	23.3
1/150	10	12	11	8.7	7.3	12	17.5	14.6	13	35.0	29.2
1/200	7.5	9	11	11.6	9.7	12	23.0	19.1	13	43.0	36.0

减速比	出力轴回转数(RPM)		出力轴容许值
	出力轴回转数(RPM)		0.75KW			1.5KW			2.2KW
	50HZ	60HZ	型号	50HZ kg-m	60HZ kg-m	型号	50HZ kg-m	60HZ kg-m	型号	50HZ kg-m	60HZ kg-m
1/3	465	570	12	1.6	1.0	12	2.5	2.0	13	4	3.5
1/5	300	360	12	2.3	1.9	12	4.5	3.7	13	6.7	5.6
1/10	150	180	12	4.5	3.8	12	9.0	7.5	13	13.4	11.2
1/15	100	120	12	6.9	5.7	12	13.6	11.3	13	20.0	16.8
1/20	75	90	12	9.1	7.5	12	18.0	15.1	13	26.8	22.4
1/25	60	72	12	11.3	9.4	13	22.6	18.9	13	33.6	28.0
1/30	50	60	12	13.6	11.3	13	27.2	22.6	14	40	33
1/40	37.5	45	13	17.5	14.6	13	35.0	29.1	14	52	43
1/50	30	36	13	21.9	18.3	13	43.7	36.4	14	65	54
1/60	25	30	13	26.3	21.9	14	52	43
1/75	20	24	13	32.9	27.4	14	66	55
1/100	15	18	14	43	36	14	87	73
1/120	12.5	15	14	52	43
1/150	10	12	14	65	54
1/200	7.5	9	14	78	73

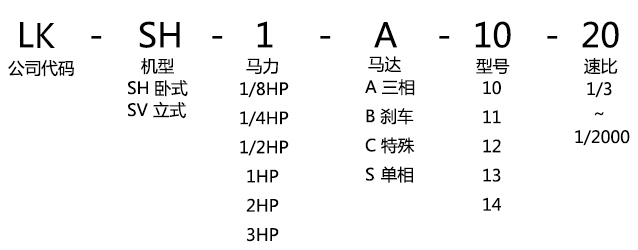

选型指南SelectionData

产品尺寸Dimensions

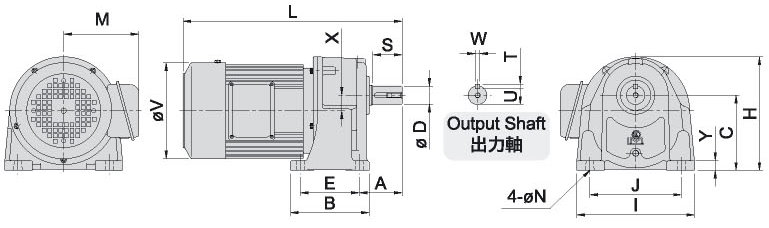

LK-SH型

型号 Model No.	马达容量 Motor Capacity	减速比 Gear Ratio	A	E	B	J	I	C	H	Y	N	X	L	M	V	出力轴 Output shaft					重量 Weight (KG) 约
型号 Model No.	马达容量 Motor Capacity	减速比 Gear Ratio	A	E	B	J	I	C	H	Y	N	X	L	M	V	D	S	W	T	U	重量 Weight (KG) 约
10	0.1KW 1/8HPx4P 0.2KW 1/4HPx4P	1/3~1/50(1/60~1/100) 1/3~1/30(1/40~1/60)	46	40	65	110	135	85	129	12	9	17	280 290	100 110	119 133	18	30	5	5	15	5 8
11	0.1KW 1/8HPx4P 0.2KW 1/4HPx4P 0.4KW 1/2HPx4P	1/60~1/200 1/40~1/90 (1/100~1/120) 1/3~1/30 (1/40~1/60)	58	65	90	130	155	95	145	13	9	18	305 315 320	100 110 115	119 133 147	22	40	7	7	18	7 10 12
12	0.2KW 1/4HPx4P 0.4KW 1/2HPx4P 0.75KW 1HPx4P 1.5KW 2HPx4P	1/100~1/200 1/40~1/90 (1/100~1/200) 1/3~1/30 (1/40~1/60) (1/3~1/40)	66	90	120	140	180	115	175	15	11	23	330 335 355 390	110 115 135 150	133 147 161 181	28	45	7	7	24	11 13 16 25
13	0.4KW 1/2HPx4P 0.75KW 1HPx4P 1.5KW 2HPx4P 2.2KW 3HPx4P	1/100~1/200 1/30~1/90 (1/100~1/120) 1/3~1/25 (1/30~1/50) 1/3~1/25	78	130	165	170	210	130	202	18	13	26	365 380 415 455	115 135 150 150	147 161 181 181	32	55	10	8	27	16 19 28 28
14	0.75KW 1HPx4P 1.5KW 2HPx4P 2.2KW 3HPx4P	1/100~1/200 1/60~1/100 (1/125~1/170) 1/30~1/50 (1/60~1/100)	95	150	195	210	255	150	240	20	15	28	425 460 500	135 150 150	161 181 181	40	65	10	8	35	44 46 46
15	1.5KW 2HPx4P 2.2KW 3HPx4P	1/100~1/200 1/60~1/100	115.5	170	230	265	330	185	293	25	19	38	490 515	150 160	181 212	50	80	14	9	44.5	50 60

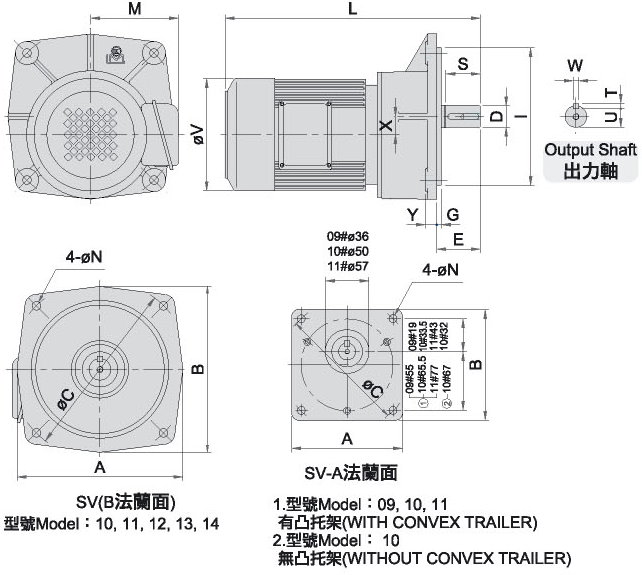

LK-SV型

型号 Model No.	马达容量 Motor Capacity	减速比 Gear ratio	A	B	C	M	N	I	E	G	Y	X	L	V	出力轴 output shaft					重量 Weight (KG) 约
型号 Model No.	马达容量 Motor Capacity	减速比 Gear ratio	A	B	C	M	N	I	E	G	Y	X	L	V	D	S	W	T	U	重量 Weight (KG) 约
SV-A09	60KW 90KW	1/3~1/230 1/3~1/100 (1/110~1/230)	92	92	104	95	7	-	39.5	4.5	10.5	18	268 283	98	12 15	33	4 5	4 5	9.5 12	4
SV-A10	0.1KW 1/8HPx4P 0.2KW 1/4HPx4P	1/3~1/50(1/60~1/100) 1/3~1/30 (1/40~1/60)	122	122	140	100 110	9	-	33	-	10	17	285 290	119 133	18	30	5	5	15	5
SV-B10	0.1KW 1/8HPx4P 0.2KW 1/4HPx4P	1/3~1/50(1/60~1/100) 1/3~1/30 (1/40~1/60)	158	158	170	100	9	120	36	3	10	17	285 290	119 133	18	30	5	5	15	5 8
SV-A11	0.1KW 1/8HPx4P 0.2KW 1/4HPx4P 0.4KW 1/2HPx4P	1/60~1/200 1/40~1/90 (1/100~1/120) 1/3~1/30(1/40~1/60)	145	145	170	100 110 115	11	-	46	4	12	18	300 315 320	119 133 147	22	40	7	7	18	7 10 12
SV-11	0.1KW 1/8HPx4P 0.2KW 1/4HPx4P 0.4KW 1/2HPx4P	1/60~1/200 1/40~1/90 (1/100~1/120) 1/3~1/30 (1/40~1/60)	174	174	185	100 110 115	11	140	50	4	12	18	300 315 320	119 133 147	22	40	7	7	18	7 10 12
12	0.2KW 1/4HPx4P 0.4KW 1/2HPx4P 0.7.5KW 1HPx4P 1.5KW 2HPx4P	1/100~1/200 1/40~1/90(1/100~1/200) 1/3~1/30(1/40~1/60) (1/3~1/40)	217	217	235	110 115 135 150	11	180	58	6	15	23	330 335 350 390	133 147 161 181	28	45	7	7	24	11 13 16 25
13	0.4KW 1/2HPx4P 0.7.5KW 1HPx4P 1.5KW 2HPx4P 2.2KW 3HPx4P	1/100~1/200 1/30~1/90(1/100~1/120) 1/3~1/25(1/30~1/50) 1/3~1/25	250	250	280	115 135 150 150	13	220	66	5	17	26	365 380 415 455	147 161 181 181	32	55	10	8	27	16 19 28 28
14	0.7.5KW 1HPx4P 1.5KW 2HPx4P 2.2KW 3HPx4P	1/100~1/200 1/60~1/100(1/125~1/170) 1/30~1/50(1/60~1/100)	260	276	310	135 150 150	18	230	77	5	20	28	425 460 500	161 181 181	40	65	10	8	35	44 46 46

注：1）表中（）内数字是表示轻荷重使用。

2）表中重量以配合三相马达为主，其它单相、刹车、直流、特殊等马达重量另订。

3）表中“L”内数字以三相为主，刹车及其它特殊马达另订。

4）马达单频、单双电压依设计所需另订。

注意事项Notices

小型齿轮减速机的使用及安装

使用前检查

检查机种、型号、马力、轴方向、减速比、回转方向、入力轴出力轴数是否符合、节线及电压是否正确。

场所

须装置放平且坚固的底部。安装环境须干燥且通风良好，周围温度0℃~40℃，异常高温或低温时请注明。

连结方式

当连接器用以接入力或出力轴时，须确保固定并使两轴平行，底须以适当螺栓，确保固锁紧密。所有配备均应轴装于轴上，勿使用铁锤，并避免转配过紧而引起轴承损坏。滑轴、链轮或齿轮在装配时应尽量靠近轴承以减少弯曲应力。出力轴端链轮不宜过大，一般为出力轴的3到5倍。内部齿轮采用高级润滑油GREASE免更换及保养。配线时请参照接线盒上的配线图，确定电压是否一致。

马达

电源电压变动大于10％时，马达会有烧毁之虞，并使出力轴扭力降低或异常。马达超负荷使用有烧毁之虞。马达结线错误会导致马达烧毁。湿气过重的环境会使刹车马达的刹车器锈蚀，失去刹车功能。搭配变频器使用时，如常使用于低频，请使用变频专用马达。

安装条件（一般标准品）

周围温度：-5℃~40℃。周围湿度：85％以下。周围环境：避免腐蚀性，爆发性气体，水蒸气的环境，应置于干燥且通风良好的环境。场所：屋内，须装置与、于平坦及坚固的底部。标高：1000m以下。

包装清单

包装参数
长度(mm)	405
宽度(mm)	290
高度(mm)	275
重量(kg)	19.0
