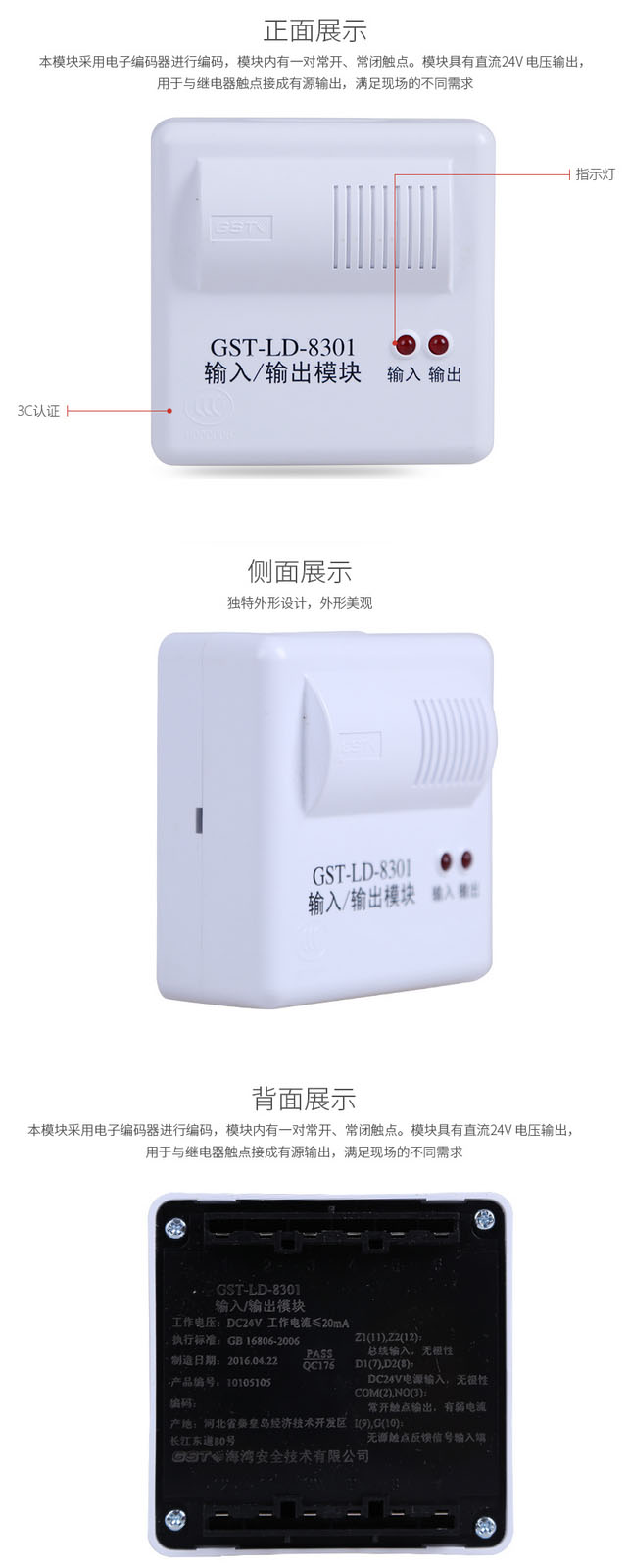

GST-LD-8301，主要用于连接需要火灾报警控制器控制的消防联动设备，如排烟阀、送风阀、防火阀等，并可接收设备的动作回答信号。

输出可设置为有源输出或无源输出方式。

输入、输出具有检线功能。

输入端可现场设为常开检线、常闭检线或自回答方式，可与无源触点连接。

地址码为电子编码，可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠。

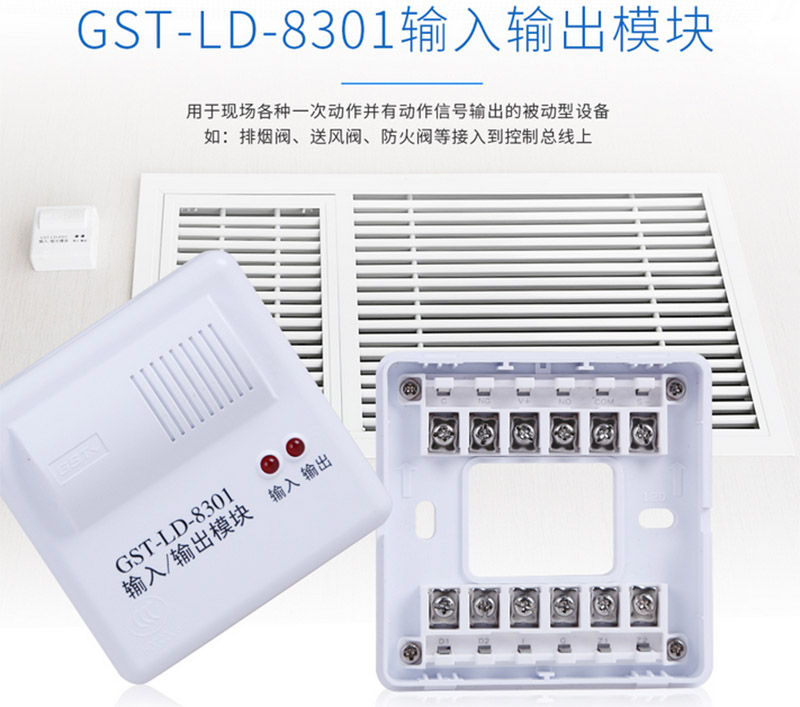

电路部分和接线底壳采用插接方式，接触可靠、便于施工。

警告：

　　1.安装设备之前，请切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线准确无误。

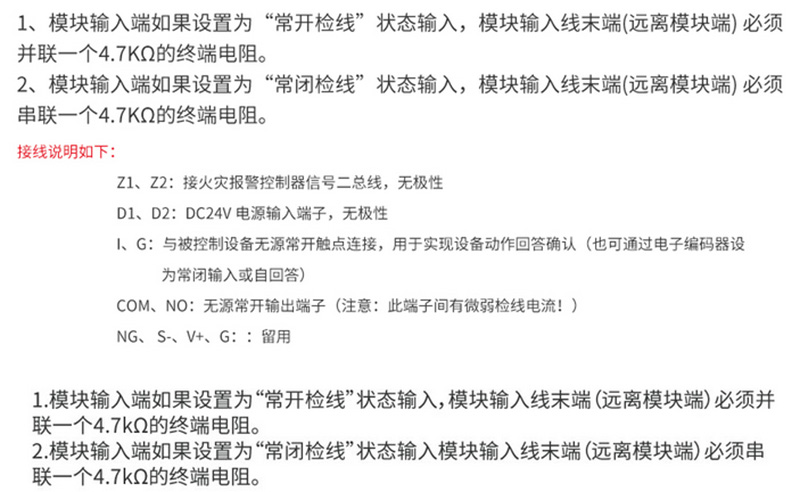

　　2.模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻（具体接线方法见应用方法）。

　　3.模块为有源输出时,G和NG、V+、NO应该短接，COM、S-有源输出端应并联一个4.7kΩ的终端电阻，并串联一个IN4007二极管（具体接线方法见应用方法）。

　　4.安装前应首先检查外壳是否完好无损，标识是否齐全。

　　5.模块采用明装方式，底壳与模块间采用插接式结构安装，安装时只需拔下模块，从底壳的进线孔中穿入电缆并接在相应的端子上，再插好模块即可安装好模块。

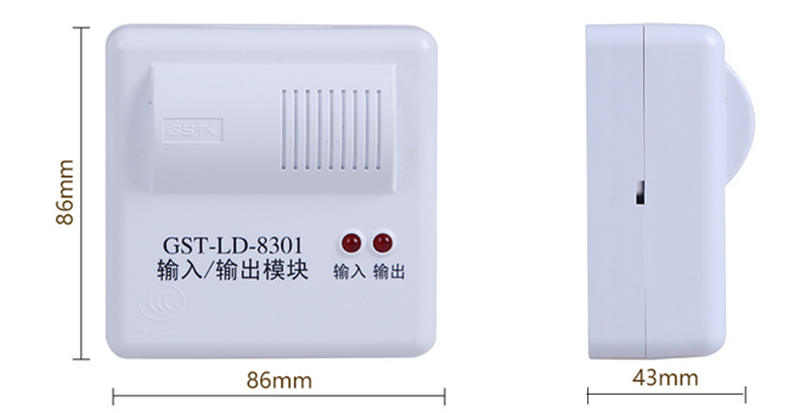

　　6.模块采用线管预埋安装，将底盒安装在86H50型预埋盒上，安装孔距为60mm

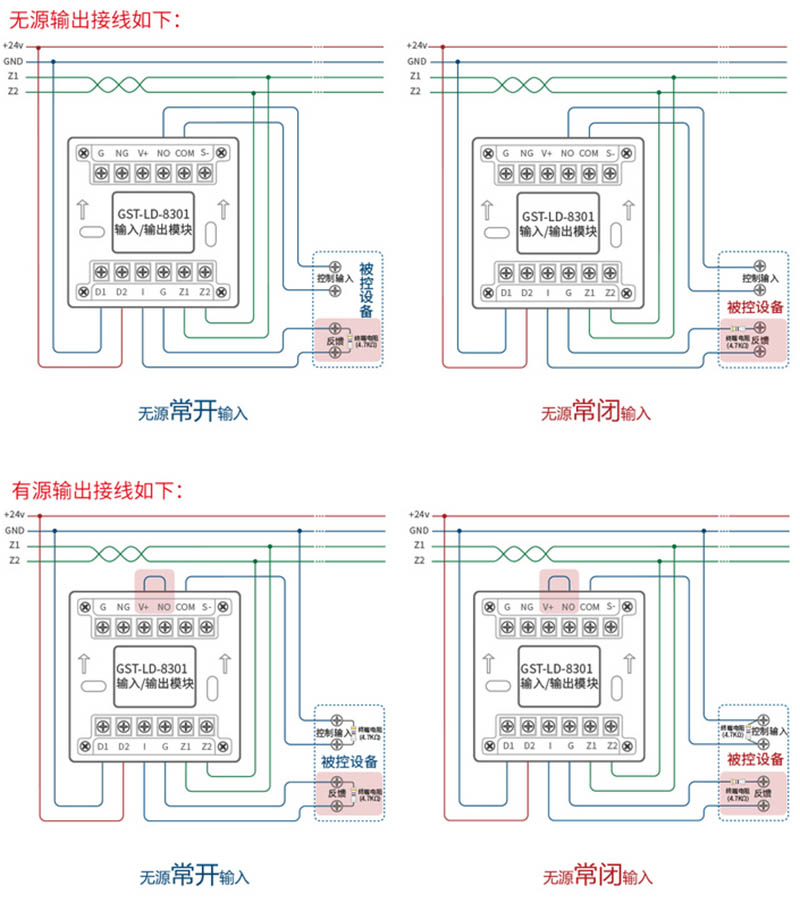

接线图：
