单列角接触球轴承

这种轴承具有接触角，所以适于承受一个方向的轴向负荷，或合成负荷。
结构上，承受径向负荷后产生轴向分离，所以，将2 个轴承对置使用，或二个以上成对双联使用。单列向角接触球轴承，可以使用预压方法提高刚性，因此，适用于高旋转精度的机床主轴等。
一般，接触角30°（代号Ａ）及40°（代号Ｂ）的角接触球轴承保持架，依照表1。但根据不同的条件也使用合成树脂保持架或聚酰胺成型保持架。尺寸表记载的基本额定负荷，以表1 保持架区分为基准。

成对双联轴角接触球轴承

将2套角接触球轴承组合成对的轴承称为成对双联角接触球轴承。通常，成对双联轴承由同样的角接触球轴组合而成。

成对双联的种类，有外圈正面配合的面对面双联（DF形）、背面配合的双联（DB形）、以及同向背对背并列成对双联（DF形）。

DF形及DB形成对双联轴承，可以承受径向载荷及双向的轴向载荷，DT形则用于单向轴向载荷大的场合。

• 双列角接触球轴承的标准系列包括：32A、33A和33D系列。

• 角接触球轴承的内、外圈上都有滚道，而且内、外圈能沿轴承轴向作相对位移。

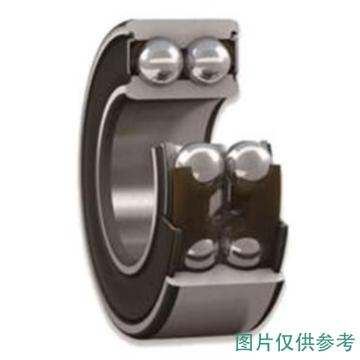

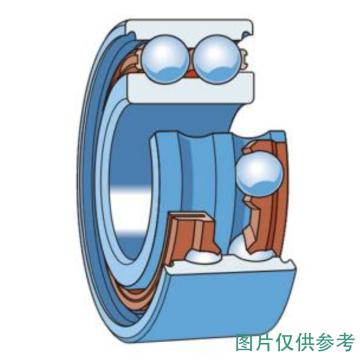

• 双列角接触球轴承可以同时承受径向负荷和轴向负荷，具有更高的刚性，并能承受倾覆力矩。

• 角接触球轴承与向心球轴承相比，由于球数较多，负荷容量较大，刚性好。

• 基本设计轴承（型号后缀 A）有着优化的内部几何形状，可提供较高的径向和轴向承载能力并且实现静音运行。

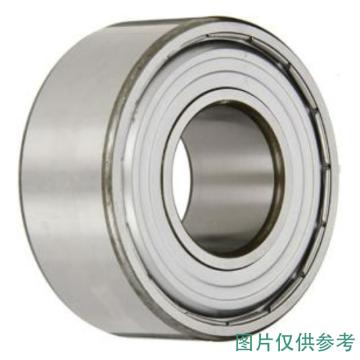

• 密封式：接触式密封件由NBR橡胶制成并使用钢板加固（型号后缀 2RS1），两侧带接触式密封件；防尘盖由冲压钢板制成（型号后缀 2Z），两侧带防尘盖。


0

32

直径系列2

07

内径为35mm

A

无填充槽

N

外圈带止动槽

C1

小于C2游隙

-

冲压钢保持架，钢球引导

滚动轴承是精密部件，使用应十分谨慎。即使高质量的轴承，如果使用不当，也不会得到预期的效果，轴承的使用注意事项如下：

（1）保持轴承及周围环境的清洁：即使是肉眼看不见的微小灰尘，也会给轴承带来不良影响。所以要保持周围清洁，使灰尘不会侵入轴承；

（2）小心谨慎的使用：在使用中给轴承强烈冲击，会产生伤痕或压痕，诱发事故。严重时会引起缝裂、断裂，必须加以注意；

（3）使用轴承专用工具：必须使用专用工具，不可随意替代；

（4）避免轴承生锈：操作轴承时，手汗会引起生锈，要注意用干净的手操作，注意戴手套，留意腐蚀性气体。
