远大阀门 止回阀，H44H-16P DN250 售卖规格：1台
品牌型号：远大阀门 - 5570
预计出货日 : 20个工作日
最小订货量 : 1
市场售价:
￥13890
订货号:
HYU969
税率 :
13%
规格属性信息 :
- 品牌 ：远大阀门YuandaValve
- 类别 ：旋启式止回阀
- 材质 ：304不锈钢
- 密封件材质 ：不锈钢
- 连接方式 ：法兰连接
- 口径 ：DN250
- 工作压力（KG） ：16
- 工作温度范围（℃） ：其他
编码信息 :
- 税收编码：1090119010000000000
- 条形编码：
产品介绍Overview
止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门。
止回阀主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。
技术参数Specifications
主要零件材料
零件名称 | 材料 |
阀体、阀盖、阀瓣 | 不锈钢 |
摇杆、阀座 | 不锈钢 |
性能规范
型号 | 公称压力 （MPa） | 试验压力 | 适用温度 （℃） | 适用介质 | |
强度（水） （MPa） | 密封（水） （MPa） | ||||
H41/44w-16P
| 1.6 | 2.4 | 1.6 | ≤150 | 水、蒸汽、油品及腐蚀性介质 |
H41/44w-25P
| 2.5 | 3.8 | 2.5 | ||

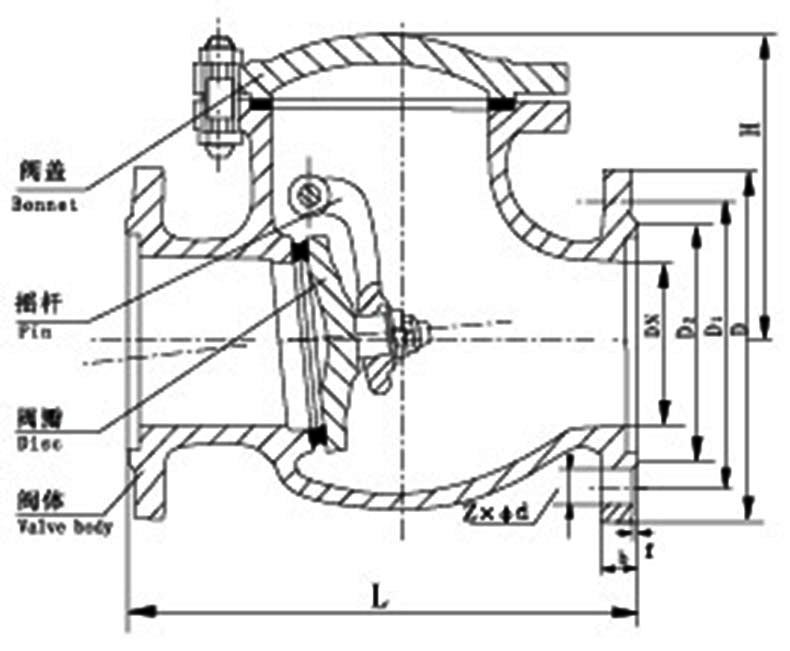

产品尺寸Dimensions
| 型号 | 公称通径DN(mm) | 尺寸（mm） | |||||||
| L | D | D1 | D2 | b-f | ZxΦd | H44 | H41 | ||
H44w-16p | 15 | 130 | 95 | 65 | 45 | 14-2 | 4xΦ14 | 77 | |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4xΦ14 | 91 | 77 | |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4xΦ14 | 91 | 80 | |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4xΦ18 | 107 | 85 | |
| 40 | 200 | 145 | 110 | 85 | 16-2 | 4xΦ18 | 116 | 106 | |
| 50 | 230 | 160 | 125 | 100 | 16-2 | 4xΦ18 | 129 | 112 | |
| 65 | 290 | 180 | 145 | 120 | 18-3 | 4xΦ18 | 144 | 135 | |
| 80 | 310 | 195 | 160 | 135 | 20-3 | 8xΦ18 | 158 | 144 | |
| 100 | 350 | 215 | 180 | 155 | 20-3 | 8xΦ18 | 166 | 178 | |
| 125 | 400 | 245 | 210 | 185 | 22-3 | 8xΦ18 | 191 | 192 | |
| 150 | 480 | 280 | 240 | 210 | 24-3 | 8xΦ23 | 212 | 210 | |
| 200 | 600 | 335 | 295 | 265 | 26-3 | 12xΦ23 | 257 | 268 | |
| 250 | 650 | 405 | 355 | 320 | 30-3 | 12xΦ25 | 289 | ||
| 300 | 850 | 460 | 410 | 375 | 30-4 | 12xΦ25 | 392 | ||
| 350 | 980 | 520 | 470 | 435 | 34-4 | 16xΦ25 | 430 | ||
| 400 | 1100 | 580 | 525 | 485 | 36-4 | 16xΦ30 | 480 | ||
注意事项Notices
产品应用Applications
本阀适用于硝酸类管路上作防止介质逆流的单向启闭用。
