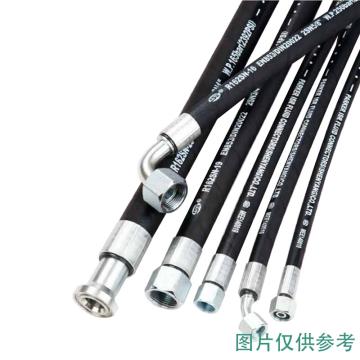

派克（埃迪亚）钢丝缠绕胶管，DN13-4SP-42.5Mpa-6000mm 售卖规格：1根

品牌型号：派克（埃迪亚） - 65826

预计出货日 : 35个工作日

最小订货量 : 1

市场售价:

￥795.52

订货号:

HXY062

税率 :

13%

规格属性信息 :

品牌：派克（埃迪亚）/Parker ISR
类别：高压胶管总成

编码信息 :

税收编码：1090120030000000000
条形编码：

最小订货数量：1

产品介绍Overview

软管概览表

	软管型号	工作压力(MPa)														结构	温度范围 ℃	SAE	ISO	DIN EN	GB	页码
	软管型号	–4 6	–5 8	–6 10	–8 13	–10 16	–12 19	–14 22	–16 25	–20 32	–24 38	–28 45	-32 51	-40 64	-48 76	结构	温度范围 ℃	SAE	ISO	DIN EN	GB	页码
钢丝编织软管	R161SN	22.5	21.5	18	16	13	10.5		8.8							一层钢丝编织	–40/+100		1436	853-1SN	3683-2011	13
	R181SN	22.5	21.5	18	16	13	10.5		8.8							一层钢丝编织	–40/+100		1436	853-1SN	3683-2011	13
	D281SN									6.3	5		4			一层钢丝编织	–40/+100		1436	853-1SN	3683-2011	14
	R162SN	40	35	33	27.5	25	21.5		16.5							两层钢丝编织	–40/+100		1436	853-2SN	3683-2011	14
	R182SN	40	35	33	27.5	25	21.5									两层钢丝编织	–40/+100		1436	853-2SN	3683-2011	15
	D282SN									12.5	9		8	7		两层钢丝编织	–40/+100		1436	853-2SN	3683-2011	15
	R19R17	21					21		21							一/两层钢丝编织	–40/+100	100R17				16
	R20R17	21					21		21							一/两层钢丝编织	–40/+100	100R17				16
	R241SC	22.5	21.5	18	16	13	10.5		8.8							一层钢丝编织	–40/+100			857-1SC		17
	R251SC	22.5	21.5	18	16	13	10.5		8.8							一层钢丝编织	–40/+100			857-1SC		17
	R242SC	40	35	33	27.5	25	21.5		16.5							两层钢丝编织	–40/+100			857-2SC		18
	R252SC	40	35	33	27.5	25	21.5		16.5							两层钢丝编织	–40/+100			857-2SC		18
	R171	20	17.5	16	14	12	10	9	8							一层钢丝编织	–40/+100				Q/ISR01	19
	R021	20	17.5	16	14	12	10	9	8							一层钢丝编织	–40/+100				Q/ISR01	19
	D021									6	5	4.5	4	3.5		一层钢丝编织	–40/+100				Q/ISR01	20
	R172	60	40	40	30	21	18	16	21							两层钢丝编织	–40/+100				Q/ISR01	20
	R172-H			53	35	34	34									两层钢丝编织	–40/+100				Q/ISR01	21
	R022	60	40	40	30	21	18	16	21							两层钢丝编织	–40/+100				Q/ISR01	21
	R022-H				35	34	34									两层钢丝编织	–40/+100				Q/ISR01	22
	D022									11	10	8	8	7		两层钢丝编织	–40/+100				Q/ISR01	22
	R811	14		10.5												一层钢丝编织	–40/+100				Q/ISR01	23
	R221-E	20	17.5	16	14	12	10	9	8							一层钢丝编织	–40/+125				Q/ISR01	23
	D031-E									6	5	4.5	4	3.5		一层钢丝编织	–40/+125				Q/ISR01	24
	D032									11	10	8	8	7		两层钢丝编织	–40/+125				Q/ISR01	24
	R031-E	20	17.5	16	14	12	10	9	8							一层钢丝编织	–40/+155				Q/ISR01	25
	D331-E									6	5	4.5	4	3.5		一层钢丝编织	–40/+155				Q/ISR01	25
	R032	60	40	40	30	21	18	16	21							两层钢丝编织	–40/+155				Q/ISR01	26
	D332									11	10	8	8	7		两层钢丝编织	–40/+155				Q/ISR01	26

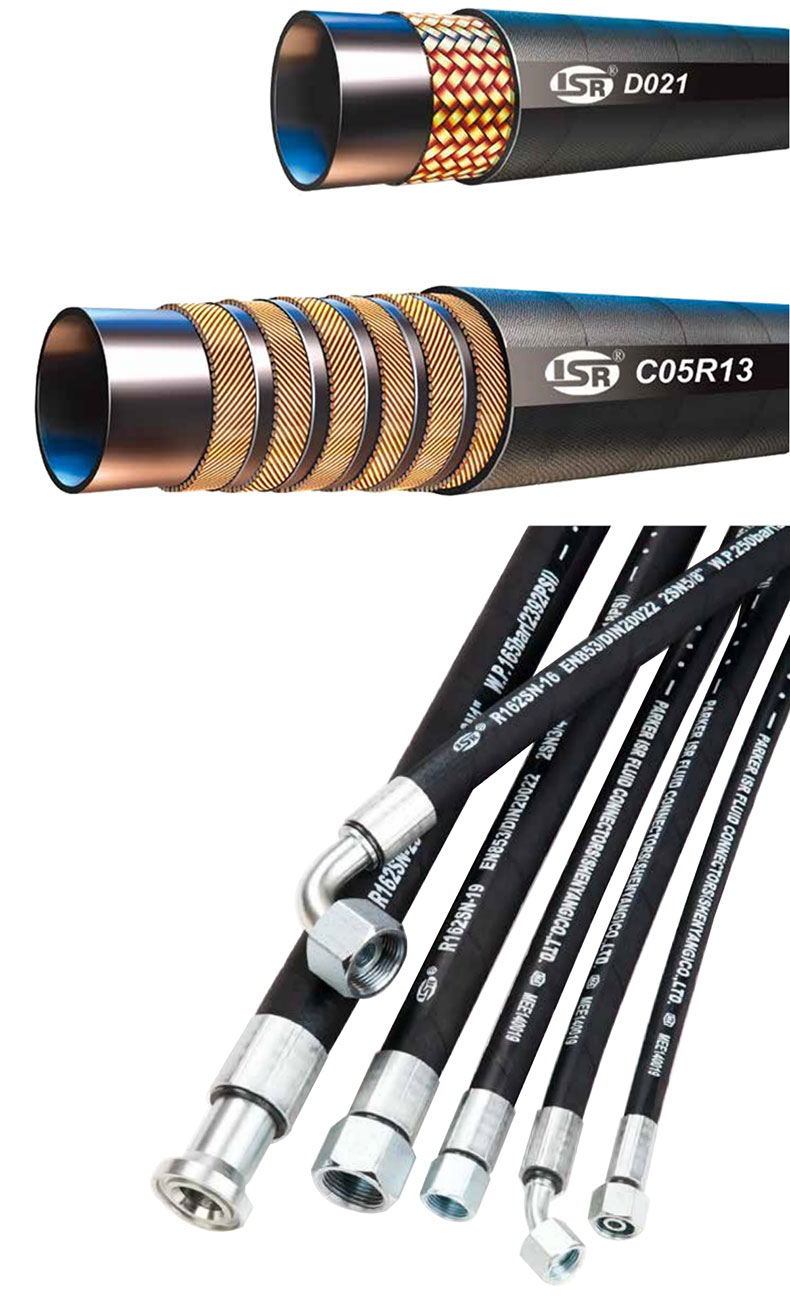

钢丝缠绕软管	C064SP			44.5	41.5	35	35		28							四层钢丝缠绕	–40/+100			856 4SP	10544	27
	C064SH						42		38	32.5	29		25			四层钢丝缠绕	–40/+100			856 4SH	10544	27
	C05R13								35	35	35		35	35		四/六层钢丝缠绕	–40/+121	100R13			10544	28
	C05R15								42	42	42		42			四/六层钢丝缠绕	–40/+121	100R15			10544	28
	C014	100		70	60	55	46	40	35	32	25		35	20	16.5	四层钢丝缠绕	–40/+121				Q/ISR02	29
	C016-H												46			六层钢丝缠绕	–40/+121				Q/ISR02	29

软管型号

工作压力(MPa)

结构

温度范围

℃

SAE

ISO

DIN EN

页码

–4

–5

–6

–8

–10

–12

–14

–16

–20

–24

–28

-32

-40

-48

高温棉线编织软管

D14R5

5.6

4.3

3.5

2.4

一层钢丝编织一层纤维编制

–40/+150

100R5

样本尺寸仅供参考，请以实际产品尺寸为准。

选型指南SelectionData

软管总成订货指南

根据实际工况和使用条件选择合适的软管，确定软管型号；
确定软管总成两端的接头螺纹形式，密封形式及尺寸；
如果软管总成两端都是弯头，应注明两个弯头所对应的空间角度；

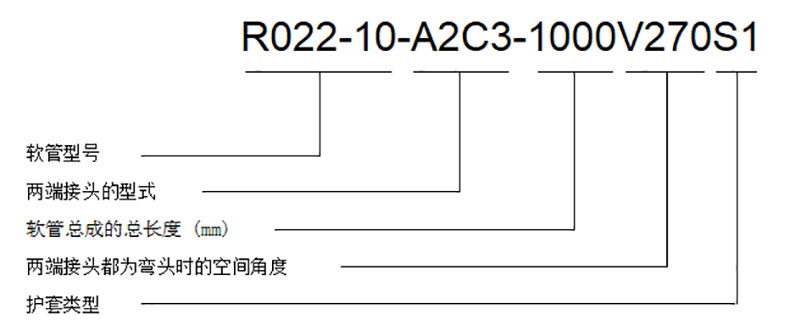

根据实际使用需要，确定软管总成的长度及附件；总成代号按以下方式表示：

注1：接头的密封形式使用A,B,C,D等字母表示，详情请联系相关销售或技术支持人员；注2：两端接头的型式用以下数字表示：
1 - 直通接头
2 - 45°弯头
3 - 90°弯头
4 - 30°弯头
5 - 60°弯头
注3：关于胶管总成的护套种类，请联系相关销售或技术支持人员：空白 - 不加护套
S1 - 螺旋钢丝护套S2 - 螺旋塑料护套S3 - 尼龙编织护套S4 - 阻燃橡胶护套
注4：两端软管接头均为弯头时空间角度： V0 - 两端弯头油口同方向

产品细节Details

产品应用Applications

包装清单

包装参数
长度(mm)	1
宽度(mm)	1
高度(mm)	1
重量(kg)	1.0
