派克（埃迪亚）钢丝编织胶管总成，DN254SP0.8m*41.5Mpa（高压）售卖规格：1根

品牌型号：派克（埃迪亚） - 65826

预计出货日 : 20个工作日

最小订货量 : 1

市场售价:

￥634.9

订货号:

HRH404

税率 :

13%

规格属性信息 :

品牌：派克（埃迪亚）/Parker ISR
类别：高压胶管总成

编码信息 :

税收编码：1090120030000000000
条形编码：

最小订货数量：1

产品介绍Overview

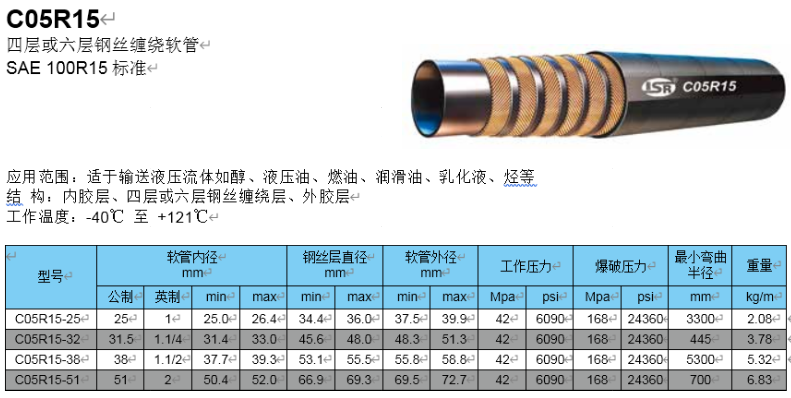

技术参数Specifications

型号	软管内径 mm				钢丝层直径 mm		软管外径 mm		工作压力		爆破压力		最小弯曲半径	重量
型号	公制	英制	min	max	min	max	min	max	Mpa	psi	Mpa	psi	mm	kg/m
C05R15-25	25	1	25.0	26.4	34.4	36.0	37.5	39.9	42	6090	168	24360	3300	2.08
C05R15-32	31.5	1.1/4	31.4	33.0	45.6	48.0	48.3	51.3	42	6090	168	24360	445	3.78
C05R15-38	38	1.1/2	37.7	39.3	53.1	55.5	55.8	58.8	42	6090	168	24360	5300	5.32
C05R15-51	51	2	50.4	52.0	66.9	69.3	69.5	72.7	42	6090	168	24360	700	6.83

选型指南SelectionData

软管型号	工作压力(MPa)														结构	温度范围 ℃	SAE	ISO	DIN EN	GB
	–4 6	–5 8	–6 10	–8 13	–10 16	–12 19	–14 22	–16 25	–20 32	–24 38	–28 45	-32 51	-40 64	-48 76
R161SN	22.5	21.5	18	16	13	10.5		8.8							一层钢丝编织	–40/+100		1436	853-1SN	3683-2011
R181SN	22.5	21.5	18	16	13	10.5		8.8							一层钢丝编织	–40/+100		1436	853-1SN	3683-2011
D281SN									6.3	5		4			一层钢丝编织	–40/+100		1436	853-1SN	3683-2011
R162SN	40	35	33	27.5	25	21.5		16.5							两层钢丝编织	–40/+100		1436	853-2SN	3683-2011
R182SN	40	35	33	27.5	25	21.5									两层钢丝编织	–40/+100		1436	853-2SN	3683-2011
D282SN									12.5	9		8	7		两层钢丝编织	–40/+100		1436	853-2SN	3683-2011
R19R17	21					21		21							一/两层钢丝编织	–40/+100	100R17
R20R17	21					21		21							一/两层钢丝编织	–40/+100	100R17
R241SC	22.5	21.5	18	16	13	10.5		8.8							一层钢丝编织	–40/+100			857-1SC
R251SC	22.5	21.5	18	16	13	10.5		8.8							一层钢丝编织	–40/+100			857-1SC
R242SC	40	35	33	27.5	25	21.5		16.5							两层钢丝编织	–40/+100			857-2SC
R252SC	40	35	33	27.5	25	21.5		16.5							两层钢丝编织	–40/+100			857-2SC
R171	20	17.5	16	14	12	10	9	8							一层钢丝编织	–40/+100				Q/ISR01
R021	20	17.5	16	14	12	10	9	8							一层钢丝编织	–40/+100				Q/ISR01
D021									6	5	4.5	4	3.5		一层钢丝编织	–40/+100				Q/ISR01
R172	60	40	40	30	21	18	16	21							两层钢丝编织	–40/+100				Q/ISR01
R172-H			53	35	34	34									两层钢丝编织	–40/+100				Q/ISR01
R022	60	40	40	30	21	18	16	21							两层钢丝编织	–40/+100				Q/ISR01
R022-H				35	34	34									两层钢丝编织	–40/+100				Q/ISR01
D022									11	10	8	8	7		两层钢丝编织	–40/+100				Q/ISR01
R811	14		10.5												一层钢丝编织	–40/+100				Q/ISR01
R221-E	20	17.5	16	14	12	10	9	8							一层钢丝编织	–40/+125				Q/ISR01
D031-E									6	5	4.5	4	3.5		一层钢丝编织	–40/+125				Q/ISR01
D032									11	10	8	8	7		两层钢丝编织	–40/+125				Q/ISR01
R031-E	20	17.5	16	14	12	10	9	8							一层钢丝编织	–40/+155				Q/ISR01
D331-E									6	5	4.5	4	3.5		一层钢丝编织	–40/+155				Q/ISR01
R032	60	40	40	30	21	18	16	21							两层钢丝编织	–40/+155				Q/ISR01
D332									11	10	8	8	7		两层钢丝编织	–40/+155				Q/ISR01
C064SP			44.5	41.5	35	35		28							四层钢丝缠绕	–40/+100			856 4SP	10544
C064SH						42		38	32.5	29		25			四层钢丝缠绕	–40/+100			856 4SH	10544
C05R13								35	35	35		35	35		四/六层钢丝缠绕	–40/+121	100R13			10544
C05R15								42	42	42		42			四/六层钢丝缠绕	–40/+121	100R15			10544
C014	100		70	60	55	46	40	35	32	25		35	20	16.5	四层钢丝缠绕	–40/+121				Q/ISR02
C016-H												46			六层钢丝缠绕	–40/+121				Q/ISR02
