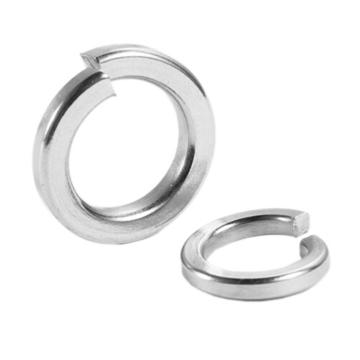

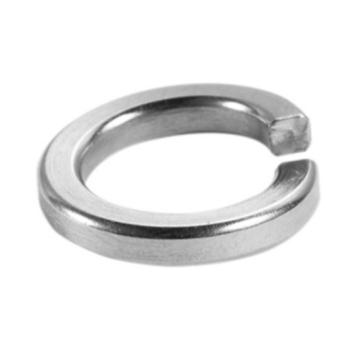

典点扣/DDK 弹簧垫圈，GB93，M20，316L不锈钢DDK-HD-SW-001 售卖规格：1个
市场售价:
￥1.39
订货号:
HMF297
税率 :
13%
规格属性信息 :
- 品牌 ：典点扣
- 类别 ：公制（Metric)
- 系列 ：标准弹簧垫圈
- 材质 ：不锈钢304/A2
- 产品标准 ：GB93
- 螺纹规格 ：M20
- 内径d1(mm) ：20.2
- 外径d2(mm) ：30.2
- 厚度s(mm) ：5
- 表面处理 ：本色
编码信息 :
- 税收编码：1080414010000000000
- 条形编码：6976639017624
弹簧垫圈在螺丝行业常叫为弹垫，弹簧垫圈在一般机械产品的承力和非承力结构中应用广泛，其特点是成本低廉、安装方便，适
用于装拆频繁的部位。弹簧垫片具有防松功能，在有震动、脉冲、介质的温度有比较大的波动时，弹簧垫可加大预紧力，有效防止螺
栓及螺母松动。
尺寸说明：例如：M6（指适用螺纹规格）单位：mm
规格 | d | h≈n | H | ||||
min | max | 公称 | min | max | min | max | |
M2 | 2.1 | 2.35 | 0.5 | 0.42 | 0.58 | 1 | 1.25 |
M2.5 | 2.6 | 2.85 | 0.65 | 0.57 | 0.73 | 1.3 | 1.63 |
M3 | 3.1 | 3.4 | 0.8 | 0.7 | 0.9 | 1.6 | 2 |
M4 | 4.1 | 4.4 | 1.1 | 1 | 1.2 | 2.2 | 2.75 |
M5 | 5.1 | 5.4 | 1.3 | 1.2 | 1.4 | 2.6 | 3.25 |
M6 | 6.1 | 6.68 | 1.6 | 1.5 | 1.7 | 3.2 | 4 |
M8 | 8.1 | 8.68 | 2.1 | 2 | 2.2 | 4.2 | 5.25 |
M10 | 10.2 | 10.9 | 2.6 | 2.45 | 2.75 | 5.2 | 6.5 |
M12 | 12.2 | 12.9 | 3.1 | 2.95 | 3.25 | 6.2 | 7.75 |
M14 | 14.2 | 14.9 | 3.6 | 3.4 | 3.8 | 7.2 | 9 |
M16 | 16.2 | 16.9 | 4.1 | 3.9 | 4.3 | 8.2 | 10.25 |
M18 | 18.2 | 19.04 | 4.5 | 4.3 | 4.7 | 9 | 11.25 |
M20 | 20.2 | 21.04 | 5 | 4.8 | 5.2 | 10 | 12.5 |
M22 | 22.5 | 23.34 | 5.5 | 5.3 | 5.7 | 11 | 13.75 |
M24 | 24.5 | 25.5 | 6 | 5.8 | 6.2 | 12 | 15 |
M27 | 27.5 | 28.5 | 6.8 | 6.5 | 7.1 | 13.6 | 17 |
M30 | 30.5 | 31.5 | 7.5 | 7.2 | 7.8 | 15 | 18.75 |
M33 | 33.5 | 34.7 | 8.5 | 8.2 | 8.8 | 17 | 21.25 |
M36 | 36.5 | 37.7 | 9 | 8.7 | 9.3 | 18 | 22.5 |
M39 | 39.5 | 40.7 | 10 | 9.7 | 10.3 | 20 | 25 |
M42 | 42.5 | 43.7 | 10.5 | 10.2 | 10.8 | 21 | 26.25 |
M45 | 45.5 | 46.7 | 11 | 10.7 | 11.3 | 22 | 27.5 |
M48 | 48.5 | 49.7 | 12 | 11.7 | 12.3 | 24 | 30 |
尺寸说明：例如：M6（指适用螺纹规格）单位：mm
规格 | d | h≈n | H | ||||
min | max | 公称 | min | max | min | max | |
M2 | 2.1 | 2.35 | 0.5 | 0.42 | 0.58 | 1 | 1.25 |
M2.5 | 2.6 | 2.85 | 0.65 | 0.57 | 0.73 | 1.3 | 1.63 |
M3 | 3.1 | 3.4 | 0.8 | 0.7 | 0.9 | 1.6 | 2 |
M4 | 4.1 | 4.4 | 1.1 | 1 | 1.2 | 2.2 | 2.75 |
M5 | 5.1 | 5.4 | 1.3 | 1.2 | 1.4 | 2.6 | 3.25 |
M6 | 6.1 | 6.68 | 1.6 | 1.5 | 1.7 | 3.2 | 4 |
M8 | 8.1 | 8.68 | 2.1 | 2 | 2.2 | 4.2 | 5.25 |
M10 | 10.2 | 10.9 | 2.6 | 2.45 | 2.75 | 5.2 | 6.5 |
M12 | 12.2 | 12.9 | 3.1 | 2.95 | 3.25 | 6.2 | 7.75 |
M14 | 14.2 | 14.9 | 3.6 | 3.4 | 3.8 | 7.2 | 9 |
M16 | 16.2 | 16.9 | 4.1 | 3.9 | 4.3 | 8.2 | 10.25 |
M18 | 18.2 | 19.04 | 4.5 | 4.3 | 4.7 | 9 | 11.25 |
M20 | 20.2 | 21.04 | 5 | 4.8 | 5.2 | 10 | 12.5 |
M22 | 22.5 | 23.34 | 5.5 | 5.3 | 5.7 | 11 | 13.75 |
M24 | 24.5 | 25.5 | 6 | 5.8 | 6.2 | 12 | 15 |
M27 | 27.5 | 28.5 | 6.8 | 6.5 | 7.1 | 13.6 | 17 |
M30 | 30.5 | 31.5 | 7.5 | 7.2 | 7.8 | 15 | 18.75 |
M33 | 33.5 | 34.7 | 8.5 | 8.2 | 8.8 | 17 | 21.25 |
M36 | 36.5 | 37.7 | 9 | 8.7 | 9.3 | 18 | 22.5 |
M39 | 39.5 | 40.7 | 10 | 9.7 | 10.3 | 20 | 25 |
M42 | 42.5 | 43.7 | 10.5 | 10.2 | 10.8 | 21 | 26.25 |
M45 | 45.5 | 46.7 | 11 | 10.7 | 11.3 | 22 | 27.5 |
M48 | 48.5 | 49.7 | 12 | 11.7 | 12.3 | 24 | 30 |
1、正确选择产品
1）在使用之前先确认产品的机械性能是否满足客户使用要求（如螺栓的抗拉强度和螺帽的安全负荷）。
2）螺栓的长度选择应恰当，以旋紧后露出螺帽1-2个牙距为准。
3）使用前产品螺纹应保持清洁。
2、如何正确使用紧固件
1）拧紧时应注意扳手施力方向要与螺杆轴线重合，切勿倾斜。
2）在旋紧过程中用力不可超过安全扭力且要均匀，尽量选用扭力扳手或者套筒配合使用。
3）上锁速度过快会导致锁死，建议不要使用电动或气动扳手。
4）保持螺纹清洁，为确保螺丝和螺帽配合顺畅，建议把产品装在干净的容器内取用，勿随意放置。
3、维护保养标准
1）拆卸下的螺丝、螺帽有轻微损伤的，应用板牙、丝锥修复。
2）拆下的和修复的螺丝、螺帽应以油泡或上润滑油的方式进行保养，并按规格、型号用途分类摆放整齐。
4、报废标准
有明显裂纹、断扣、滑死、乱扣、螺杆拉伸变形、剪切痕迹等其他一切经现场领导认定不能修复的螺栓方可报废处理。
