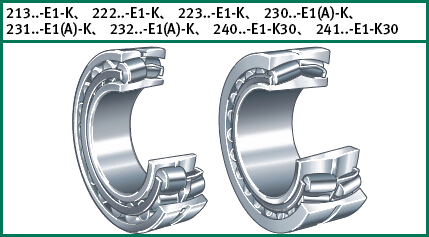

刚性中挡边

圆锥孔

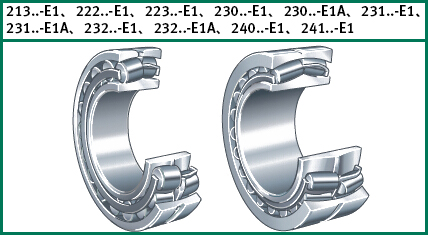

E1设计

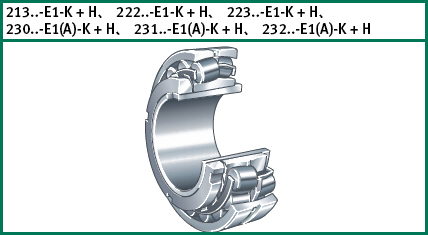

刚性中挡边

带紧定套

E1设计

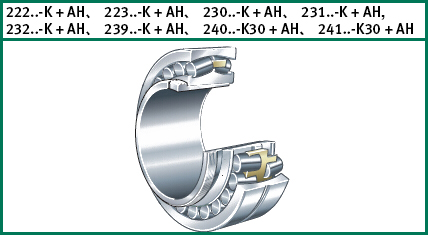

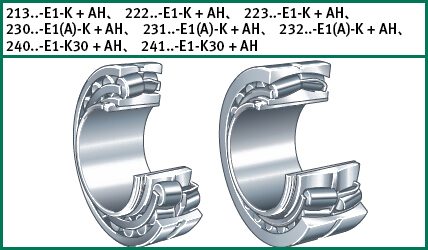

刚性中挡边

带退卸套

E1设计

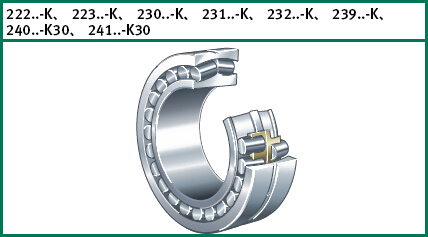

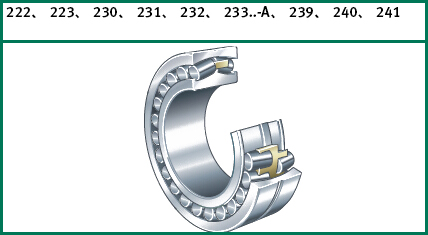

刚性中挡边

X-life

大部分尺寸的调心滚子轴承是X-life设计。这些轴承具有更好运动学性能和优化的滚道表面，并由高性能材料制成且不带中挡边。因此，在相同工作条件下，轴承的基本额定动载荷和基本额定寿命显著提高。在一些应用中，这意味着可以选择更小尺寸的轴承布置设计。

径向和轴向承载能力

调心滚子轴承能够承受双向轴向力和高径向力。

它们为高承载能力而设计，因为它们拥有尽可能多而且长的鼓形滚子，调心滚子轴承也适用于极重载荷。

滚子和滚道间优化的密合度保证了轴承内均匀的应力分布。

角度不对中的补偿

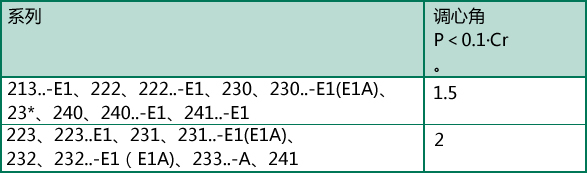

调心滚子轴承可以补偿角度不对中。允许的调心角对应的载荷为P＜0.1·Cr，请见下表。

这些调心角是允许的，如果：

• 角度不对中是恒定的（静态角度不对中）

• 内圈为旋转部件。

调心角的减小

如果外圈旋转、内圈做摆动运动，又或者调心角大于表中的值，则轴承允许的调心角将变小。

如果出现上述情况，请与西域联系。

调心角

圆柱孔轴承

所有系列的调心滚子轴承均有圆柱孔设计。

圆锥孔轴承

除了系列233..-A，其他调心滚子轴承内圈均有圆锥孔设计。

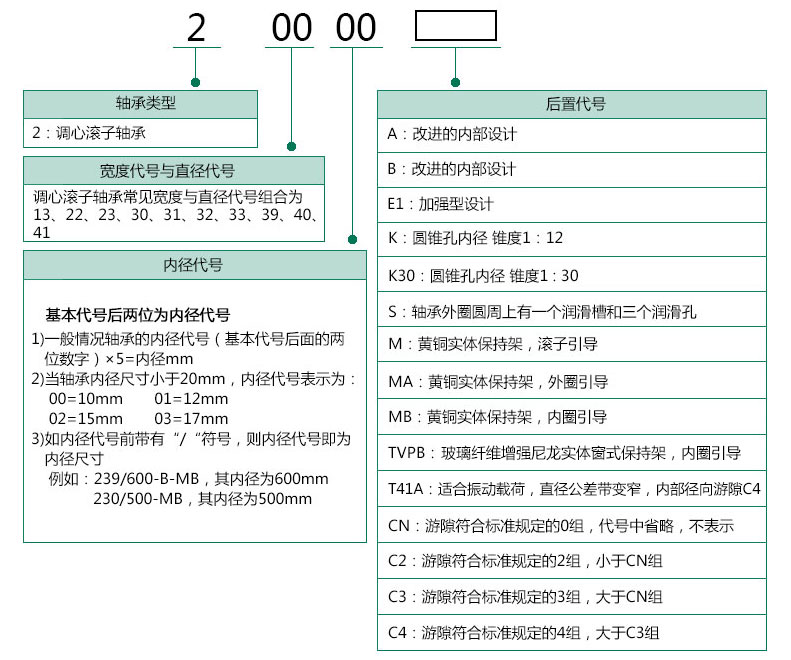

轴承后缀K表示内孔锥度1:12，轴承系列240和241有内孔锥度1：30的设计，后缀K30。

带紧定套或退卸套的轴承

圆锥孔的调心滚子轴承可以带有紧定套、锁紧螺母和调整垫圈或推卸套。

紧定套或退卸套需要单独订购。

密封

通过协商我们能提供带密封的加脂轴承。

润滑

开式的调心滚子轴承可以油润滑或脂润滑。

大部分调心滚子轴承外圈圆周上都有一个润滑槽和三个润滑孔。

外径＜320mm，239系列的轴承带后缀S。

内径＜35mm，213系列的轴承没有润滑槽和润滑孔。

注意：如果采用调心滚子轴承支撑立轴，必须保证轴承的润滑剂的可靠供应。在这种情况下，应采用油润滑。

工作温度

调心滚子轴承尺寸温度达+200℃。带有金属保持架的调心滚子轴承适用的工作温度范围从-30℃至+200℃。

注意：带玻璃纤维增强尼龙保持架的轴承适用的工作温度最高达+120℃。
