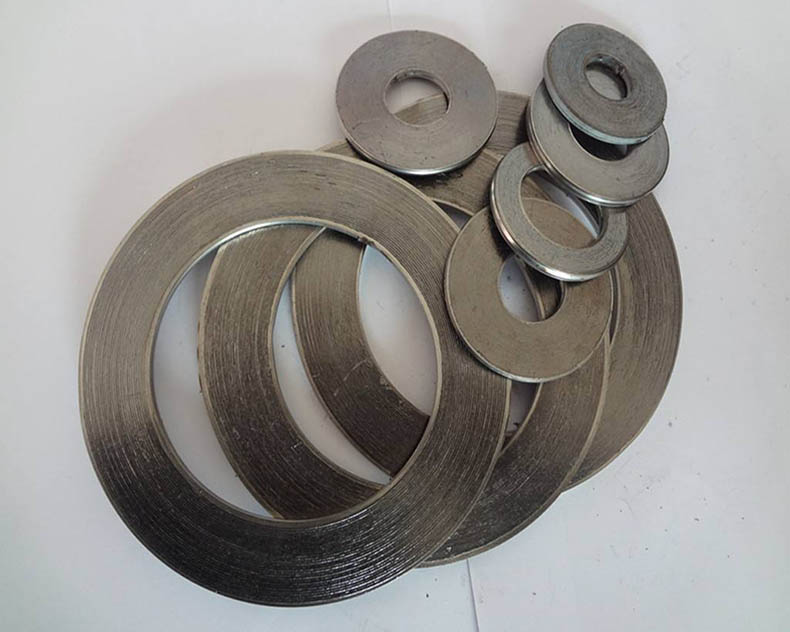

双峰 基本型金属缠绕垫，HG/T20610SFSWG09405 ，DN100(129*149*3.2)，A0520，适用PN16-PN160 售卖规格：1个
市场售价:
￥11.69
订货号:
HDJ687
税率 :
13%
规格属性信息 :
- 品牌 ：双峰
- 类别 ：基本型缠绕式垫片
- 产品标准 ：HG/T20610
- 公称通径 ：DN100
- 缠绕部分内径（D2） ：129
- 缠绕部分外径（D3） ：149
- 厚度(T) ：3.2
- 材质 ：316L+柔性石墨
编码信息 :
- 税收编码：1070212020000000000
- 条形编码：

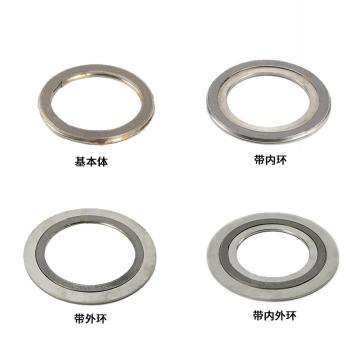

3.0.1 垫片的类型、代号、断面形状和适合法兰密封面型式按表3.0.1的规定。
表3.0.1 垫片的型式和代号
| 类型 | 代号 | 断面形状 | 适用法兰密封面型式 |
| 基本型 | A |  | 榫面/槽面 |
| 带内环型 | B |  | 凹面/凸面 |
| 带对中环型 | C |  | 突面a |
| 带内环和对中环型 | D |  | 突面a |
a 也适用于全平面的法兰密封面。
3.0.2 公称压力和公称尺寸
垫片使用的公称压力为：PN16、PN25、PN40、PN63、PN100、PN160。
垫片适用的公称尺寸范围见4.0.1-1和表4.0.1-2的规定。
3.0.3 垫片使用要求
垫片的使用温度范围按表3.0.3的规定。
垫片的类型和材料应根据流体、操作工况、材料、法兰密封面形式、表面粗糙度以及螺栓载荷选取。用于特殊场合的垫片，应像供应商咨询并确认。
垫片与法兰及紧固件的选配按HG/T20614的规定。
3.0.4 材料
金属带的典型材料按本标准表3.0.3的规定，金属带厚度为0.2mm±0.02mm。金属带材料的化学成分和力学性能应符合GB/T3280的规定。金属带硬度HV≤150或按用户要求。
表3.0.3 垫片的使用温度范围
| 金属带材料 | 填充材料 | 使用温度范围 （℃） | ||
| 钢号 | 标准 | 名称 | 参考标准 | |
| 0Cr18Ni9（304） | GB/T 3280 | 温石棉带a | JC/T 69 | ﹣100~+300 |
| 00Cr19Ni10（304 L） | 柔性石墨带 | JB/T 7758.2 | ﹣200~+650b | |
| 0Cr17Ni12Mo2（316） | 聚四氟乙烯带 | QB/T3628 | ﹣200~+200 | |
| 00Cr17Ni14Mo2（316 L） | 非石墨纤维带 | ﹣100~+250c | ||
| 0Cr18NiTi（321） | ||||
| 0Cr18Ni11Nb（347） | ||||
| 0Cr25Ni20（310） | ||||
a 含石棉材料的使用应遵守相关法律的规定，使用时必须采用预防措施，以确保不对人身健康构成危害。
b 用于氧化性介质时，最高使用温度为450℃。
c 不同种类的非石棉纤维带材料有不同的使用温度范围，按材料生产厂的规定。
填充材料的化学成分和力学性能应符合表3.0.4和本标准表3.0.3的规定。聚四氟乙烯不得使用再生材料。填充材料的厚度由生产厂规定，以满足本标准第5.0.4条规定的垫片压缩载荷特性。
表3.0.4 填充材料的主要性能
| 项目 | 温石棉和非石棉纤维 | 柔性石墨 | 聚四氟乙烯 |
| 拉升强度（横向）（MPa） | ≥2.0 | — | ≥2.0 |
| 烧失量（%） | ≤20 | — | — |
| 氯离子含量（×10-6） | — | ≤50 | — |
| 熔点（℃） | — | — | 327±10 |
内环材料应具有与金属带材料同样或更高的耐腐蚀性能，不锈钢材料应符合GB/T 3280或GB/T 4237的规定。除用户另有规定外，对中环可采用碳钢，碳钢应符合GB/T 11253或GB/T 912的规定，并经喷涂、电镀或其他表面处理。
如采用其他金属带和填充材料，应在订货时注明。
3.0.5 除基本型外，PN63、PN100和PN160以及采用PTFE为填充材料的垫片应使用内环。
7.0.1 标记和示例
1 垫片的标记按以下规定：
（1）标准编号；
（2）垫片类型（按本标准表3.0.1的规定）；
（3）公称尺寸（DN）；
（4）公称压力（PN）；
（5）材料代号（按表7.0.1的规定，当无内环或无对中环时，标记代号为“0”）
表7.0.1 材料标记代号和标志缩写
| 材料 | 标记代号 | 标记缩写 |
| 金属材料 | ||
| 碳钢 | 1 | CRS |
| 0Cr18Ni9 | 2 | 304 |
| 00Cr19Nil0 | 3 | 304L |
| 0Cr17Nil2Mo2 | 4 | 316 |
| 00Cr17Nil4Mo2 | 5 | 316L |
| 0Cr18Nil0Ti | 6 | 321 |
| 0Cr18NillNb | 7 | 347 |
| 0Cr25Ni20 | 8 | 310 |
| 钛 | 9 | TI |
| Ni-Cu合金 Monel400 | MON | |
| Ni-Mo合金 Hastelloy B2 | HAST B | |
| Ni-Mo-Cr合金 Hastelloy C-276 | HAST C | |
| Ni-Cr-Fe合金 Incoloy 600 | INC 600 | |
| Ni-Fe-Cr合金 Incoloy 800 | IN 800 | |
| 锆 | ZIRC | |
| 填充材料 | ||
| 温石棉带 | 1 | ASB |
| 柔性石墨带 | 2 | G.F. |
| 聚四氟乙烯带 | 3 | PTFE |
| 非石棉纤维带 | 4 | NA |
2 标记示例：
公称尺寸为DN100、公称压力为PN40的钢制管法兰用带内环和对中环的缠绕式垫片（D型），对中环材料为碳钢，金属带材料为
0Cr18Ni9，填料为柔性石墨带，内环材料为0Cr18Ni9，其标记为：HG/T20610 缠绕垫 D100-40 1222

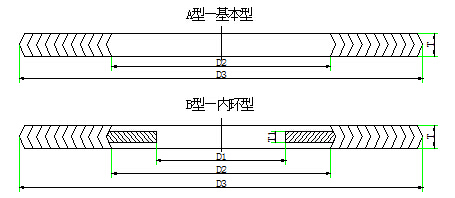

表4.0.1-2 榫面/槽面和凹面/凸面法兰用基本型（A型）或带内环（B型）垫片尺寸（mm）
| 公称尺寸 DN | 内环内径 D1 | 缠绕部分 | 内环厚度 t | ||
| 内径 D2 | 外径 D3 | 厚度 T | |||
| 10 | 18 | 24 | 34 | 3.2 | 2 |
| 15 | 22 | 29 | 39 | ||
| 20 | 27 | 36 | 50 | ||
| 25 | 34 | 43 | 57 | ||
| 32 | 43 | 51 | 65 | ||
| 40 | 49 | 61 | 75 | ||
| 50 | 61 | 73 | 87 | ||
| 65 | 77 | 95 | 109 | ||
| 80 | 90 | 106 | 120 | ||
| 100 | 116 | 129 | 149 | ||
| 125 | 143 | 155 | 175 | ||
| 150 | 170 | 183 | 203 | ||
| 200 | 222 | 239 | 259 | ||
| 250 | 276 | 292 | 312 | ||
| 300 | 328 | 343 | 363 | ||
| 350 | 381 | 395 | 421 | ||
| 400 | 430 | 447 | 473 | ||
| 450 | 471 | 497 | 523 | ||
| 500 | 535 | 549 | 575 | ||
| 600 | 636 | 649 | 675 | ||
