派克（埃迪亚）钢丝编织胶管总成，DN384SP32MPa*20m(C05R13-38-35MPa) 售卖规格：1根

品牌型号：派克（埃迪亚） - 65826

预计出货日 : 35个工作日

最小订货量 : 1

市场售价:

￥9293.9

订货号:

HCR520

税率 :

13%

规格属性信息 :

品牌：派克（埃迪亚）
类别：高压胶管
最大使用压力(bar) ：32

编码信息 :

税收编码：1090120030000000000
条形编码：

最小订货数量：1

产品介绍Overview

产品特点Features

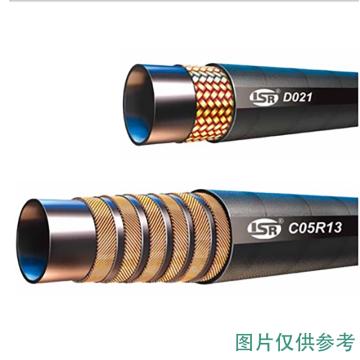

结构：内胶层、四层或六层钢丝缠绕层、外胶层

工作温度：-40℃ 至 +121℃

技术参数Specifications

型号	软管内径 mm				钢丝层直径 mm		软管外径 mm		工作压力		爆破压力		最小弯曲半径	重量
	公制	英制	min	max	min	max	min	max	Mpa	psi	Mpa	psi	mm	kg/m
C05R13-25	25	1	25.0	26.4	34.9	36.4	37.6	39.8	35	5075	140	20300	300	2.09
C05R13-32	31.5	1.1/4	31.4	33.0	45.6	48.0	48.3	51.3	35	5075	140	20300	420	3.70
C05R13-38	38	1.1/2	37.7	39.3	53.1	55.5	55.8	58.8	35	5075	140	20300	500	5.44
C05R13-51	51	2	50.4	52.0	66.9	69.3	69.5	72.7	35	5075	140	20300	640	7.09

选型指南SelectionData

软管型号	工作压力(MPa)														结构	温度范围 ℃	SAE	ISO	DIN EN	GB	页码
	–4 6	–5 8	–6 10	–8 13	–10 16	–12 19	–14 22	–16 25	–20 32	–24 38	–28 45	-32 51	-40 64	-48 76
R161SN	22.5	21.5	18	16	13	10.5		8.8							一层钢丝编织	–40/+100		1436	853-1SN	3683-2011	13
R181SN	22.5	21.5	18	16	13	10.5		8.8							一层钢丝编织	–40/+100		1436	853-1SN	3683-2011	13
D281SN									6.3	5		4			一层钢丝编织	–40/+100		1436	853-1SN	3683-2011	14
R162SN	40	35	33	27.5	25	21.5		16.5							两层钢丝编织	–40/+100		1436	853-2SN	3683-2011	14
R182SN	40	35	33	27.5	25	21.5									两层钢丝编织	–40/+100		1436	853-2SN	3683-2011	15
D282SN									12.5	9		8	7		两层钢丝编织	–40/+100		1436	853-2SN	3683-2011	15
R19R17	21					21		21							一/两层钢丝编织	–40/+100	100R17				16
R20R17	21					21		21							一/两层钢丝编织	–40/+100	100R17				16
R241SC	22.5	21.5	18	16	13	10.5		8.8							一层钢丝编织	–40/+100			857-1SC		17
R251SC	22.5	21.5	18	16	13	10.5		8.8							一层钢丝编织	–40/+100			857-1SC		17
R242SC	40	35	33	27.5	25	21.5		16.5							两层钢丝编织	–40/+100			857-2SC		18
R252SC	40	35	33	27.5	25	21.5		16.5							两层钢丝编织	–40/+100			857-2SC		18
R171	20	17.5	16	14	12	10	9	8							一层钢丝编织	–40/+100				Q/ISR01	19
R021	20	17.5	16	14	12	10	9	8							一层钢丝编织	–40/+100				Q/ISR01	19
D021									6	5	4.5	4	3.5		一层钢丝编织	–40/+100				Q/ISR01	20
R172	60	40	40	30	21	18	16	21							两层钢丝编织	–40/+100				Q/ISR01	20
R172-H			53	35	34	34									两层钢丝编织	–40/+100				Q/ISR01	21
R022	60	40	40	30	21	18	16	21							两层钢丝编织	–40/+100				Q/ISR01	21
R022-H				35	34	34									两层钢丝编织	–40/+100				Q/ISR01	22
D022									11	10	8	8	7		两层钢丝编织	–40/+100				Q/ISR01	22
R811	14		10.5												一层钢丝编织	–40/+100				Q/ISR01	23
R221-E	20	17.5	16	14	12	10	9	8							一层钢丝编织	–40/+125				Q/ISR01	23
D031-E									6	5	4.5	4	3.5		一层钢丝编织	–40/+125				Q/ISR01	24
D032									11	10	8	8	7		两层钢丝编织	–40/+125				Q/ISR01	24
R031-E	20	17.5	16	14	12	10	9	8							一层钢丝编织	–40/+155				Q/ISR01	25
D331-E									6	5	4.5	4	3.5		一层钢丝编织	–40/+155				Q/ISR01	25
R032	60	40	40	30	21	18	16	21							两层钢丝编织	–40/+155				Q/ISR01	26
D332									11	10	8	8	7		两层钢丝编织	–40/+155				Q/ISR01	26
C064SP			44.5	41.5	35	35		28							四层钢丝缠绕	–40/+100			856 4SP	10544	27
C064SH						42		38	32.5	29		25			四层钢丝缠绕	–40/+100			856 4SH	10544	27
C05R13								35	35	35		35	35		四/六层钢丝缠绕	–40/+121	100R13			10544	28
C05R15								42	42	42		42			四/六层钢丝缠绕	–40/+121	100R15			10544	28
C014	100		70	60	55	46	40	35	32	25		35	20	16.5	四层钢丝缠绕	–40/+121				Q/ISR02	29
C016-H												46			六层钢丝缠绕	–40/+121				Q/ISR02	29

产品应用Applications

适于输送液压流体如醇、液压油、燃油、润滑油、乳化液、烃等

包装清单

包装参数
长度(mm)	1
宽度(mm)	1
高度(mm)	1
重量(kg)	1.0
