落合/OCHIAI C型轴用挡圈，STW-6，弹簧钢，磷酸盐被膜，强度HRC44-53 售卖规格：1000个/袋

品牌型号：落合 - 15803

预计出货日 : 7个工作日

最小订货量 : 2

市场售价:

￥279

订货号:

HCP385

税率 :

13%

规格属性信息 :

品牌：落合
类别：公制（Metric）
系列：轴用卡簧
材质：弹簧钢
产品标准：JISB 2804
轴径d（mm）：6
挡圈厚度s(mm) ：0.4
表面处理：磷酸盐涂层

编码信息 :

税收编码：1080414010000000000
条形编码：

最小订货数量：2

产品介绍Overview

C型弹性挡圈(孔用)
制造商：日本落合（OCHIAI）（日本）

产品特点Features

材质：弹簧钢
表面处理：AC（磷酸盐皮膜）
硬度：44-53HRC
整包销售，价格会更加优惠。

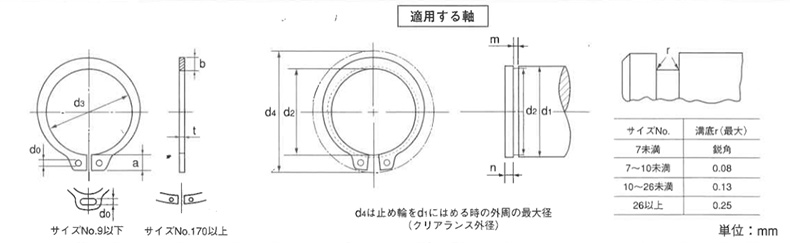

技术参数Specifications

尺寸 NO.		挡圈							d4 (参考）	适用孔
		d3		t		b	a	do		d1	d2		m		参考n
		基本尺寸	公差	基本尺寸	公差	约	约	最小		d1	基本尺寸	公差	基本尺寸	公差	最小
STW-	※ 4	3.7	+0.04 -0.15	0.4	±0.03	0.9	2.2	0.8	9	4	3.8	0 -0.04	0.5	+0.1	0.3
	※ 5	4.7	+0.04 -0.15	0.6	±0.04	1.1	2.4	0.8	10.5	5	4.8		0.7		0.3
	※ 6	5.6	+0.06 -0.2	0.7		1.3	2.8	1	12	6	5.7		0.8		0.5
	※ 7	6.5		0.8		1.4	3	1	14	7	6.7	0 -0.06	0.9		0.5
	※ 8	7.4		0.8		1.6	3	1	15	8	7.6		0.9		0.6
	※ 9	8.4		1	±0.05	1.8	3.2	1	16	9	8.6		1.15	+0.14	0.6
	※ 10	9.3	±0.15	1		1.8	3	1.2	17	10	9.6	0-0.09	1.15		1.5
	※ 11	10.2	±0.15	1		2	3.1	1.2	18	11	10.5	0 -0.11	1.15		1.5
	※ 12	11.1	±0.18	1		2.1	3.2	1.5	19	12	11.5		1.15		1.5
	※ 13	12		1		2.1	3.3	1.5	20	13	12.4		1.15		1.5
	※ 14	12.9		1		2.2	3.4	1.7	22	14	13.4		1.15		1.5
	※ 15	13.8		1		2.2	3.5	1.7	23	15	14.3		1.15		1.5
	16	14.7		1		2.2	3.6	1.7	24	16	15.2		1.15		1.5
	17	15.7		1		2.2	3.7	1.7	25	17	16.2		1.15		1.5
	18	16.5		1.2	±0.06	2.6	3.8	1.7	26	18	17		1.35		1.5
	19	17.5		1.2		2.7	3.8	2	27	19	18		1.35		1.5
	20	18.5	±0.2	1.2		2.7	3.9	2	28	20	19	0 -0.21	1.35		1.5
	21	19.5		1.2		2.7	4	2	30	21	20		1.35		1.5
	22	20.5		1.2		2.7	4.1	2	31	22	21		1.35		1.5
	※ 23	21.4		1.2		2.9	4.5	2	32.5	23	22		1.35		1.5
	24	22.2		1.2		3.1	4.2	2	33	24	22.9		1.35		1.7
	25	23.2		1.2		3.1	4.3	2	34	25	23.9		1.35		1.7
	26	24.2		1.2		3.1	4.4	2	35	26	24.9		1.35		1.7
	※ 27	25		1.2		3.3	4.5	2	36	27	25.8		1.35		1.8
	28	25.9		1.5		3.1	4.6	2	38	28	26.6		1.65		2.1
	29	26.9		1.5		3.5	4.7	2	39	29	27.6		1.65		2.1
	30	27.9		1.5		3.5	4.8	2	40	30	28.6		1.65		2.1
	32	29.6		1.5		3.5	5	2.5	43	32	30.3	0 -0.25	1.65		2.6
	34	31.5	±0.25	1.5		4	5.3	2.5	45	34	32.3		1.65		2.6
	35	32.2		1.5		4	5.4	2.5	46	35	33		1.65		3
	○ 36	33.2		1.75	±0.07	4	5.4	2.5	47	36	34		1.9		3
	○ 38	35.2		1.75		4.5	5.6	2.5	50	38	36		1.9		3
	○ 40	37	±0.4	1.75		4.5	5.8	2.5	53	40	38		1.9		3
	○ 42	38.5		1.75		4.5	6.2	2.5	55	42	39.5		1.9		3.8
	○ 45	41.5		1.75		4.8	6.3	2.5	58	45	42.5		1.9		3.8
	※ 47	43.4		1.75		5	6.6	2.5	61	47	44.5		1.9		3.8
	○ 48	44.5		1.75		4.8	6.5	2.5	62	48	45.5		1.9		3.8
	50	45.8		2		5	6.7	2.5	64	50	47		2.2		4.5
	52	47.8		2		5	6.8	2.5	66	52	49		2.2		4.5
	55	50.8	±0.45	2		5	7	2.5	70	55	52	0 -0.3	2.2		4.5
	58	53.8		2		5.5	7.1	2.5	73	58	55		2.2		4.5
	60	55.8		2		5.5	7.2	2.5	75	60	57		2.2		4.5
	65	60.8		2.5	±0.08	6.4	7.4	2.5	81	65	62		2.7		4.5
	68	63.5		2.5		6.4	7.8	2.5	84	68	65		2.7		4.5
	70	65.5		2.5		6.4	7.8	2.5	86	70	67		2.7		4.5
	75	70.5		2.5		7	7.9	2.5	92	75	72		2.7		4.5
	80	74.5		2.5		7.4	8.2	2.5	97	80	76.5		2.7		5.3
	85	79.5		3	±0.09	8	8.4	3	103	85	81.5	0 -0.35	3.2	+0.18	5.3
	90	84.5	±0.55	3		8	8.7	3	108	90	86.5		3.2		5.3
	100	94.5		3		9	9.5	3	119	100	96.5		3.2		5.3
	110	103		4		9.5	10	3	131	110	106	0 -0.54	4.2		6
	120	113		4		10.3	10.9	3	143	120	116	0 -0.54	4.2		6
	130	123	+0.65 -1.26	4		11	11.5	3.5	154	130	126	0 -0.63	4.2	+0.2	6
	150	142	+0.65 -1.26	4		11.6	12.3	3.5	175	150	145	0 -0.63	4.2	+0.2	7.5

材质：弹簧钢
硬度： 44-53HRC
表面处理：ACP（磷酸盐皮膜）
注意点：
1.“※”印是欧至爱规格，“○”印是旧JIS规格。
2.非常规品有无在库的可能，发订前请先确认。
