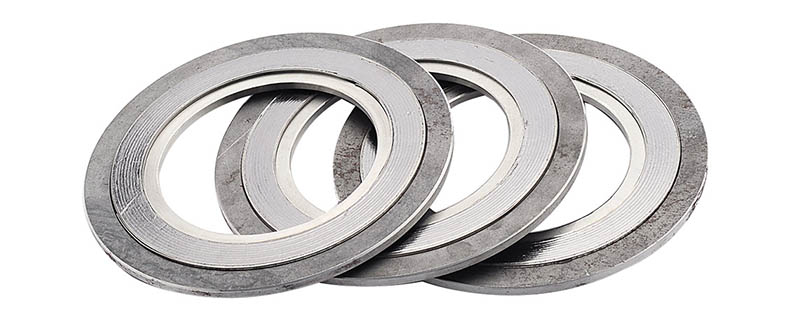

久旺 带内外环缠绕垫片，HG/T20610 DN250 PN16 1221 售卖规格：1个
市场售价:
￥28.9
订货号:
GHF450
税率 :
13%
规格属性信息 :
- 品牌 ：久旺
- 类别 ：带内外加强环型缠绕式垫片
- 产品标准 ：HG/T20610
- 公称通径 ：DN250
- 公称压力 ：PN16
- 内环内径（D1） ：276
- 缠绕部分内径（D2） ：288
- 缠绕部分外径（D3） ：310
- 对中环外径（D4） ：329
- 厚度(T) ：4.5
- 内环材质 ：碳钢
- 缠绕部分材质 ：304+石墨
- 外环材质 ：碳钢
编码信息 :
- 税收编码：1070212020000000000
- 条形编码：
垫片的型式和代号
| 类型 | 代号 | 断面形状 | 适用法兰密封面型式 |
| 基本型 | A |  | 榫面/槽面 |
| 带内环型 | B |  | 凹面/凸面 |
| 带对中环型 | C |  | 突面a |
| 带内环和对中环型 | D |  | 突面a |
a 也适用于全平面的法兰密封面。
垫片的使用温度范围
| 金属带材料 | 填充材料 | 使用温度范围 （℃） | ||
| 钢号 | 标准 | 名称 | 参考标准 | |
| 0Cr18Ni9（304） | GB/T 3280 | 温石棉带a | JC/T 69 | ﹣100~+300 |
| 00Cr19Ni10（304 L） | 柔性石墨带 | JB/T 7758.2 | ﹣200~+650b | |
| 0Cr17Ni12Mo2（316） | 聚四氟乙烯带 | QB/T3628 | ﹣200~+200 | |
| 00Cr17Ni14Mo2（316 L） | 非石墨纤维带 | ﹣100~+250c | ||
| 0Cr18NiTi（321） | ||||
| 0Cr18Ni11Nb（347） | ||||
| 0Cr25Ni20（310） | ||||
a 含石棉材料的使用应遵守相关法律的规定，使用时必须采用预防措施，以确保不对人身健康构成危害。
b 用于氧化性介质时，最高使用温度为450℃。
c 不同种类的非石棉纤维带材料有不同的使用温度范围，按材料生产厂的规定。
填充材料的主要性能
| 项目 | 温石棉和非石棉纤维 | 柔性石墨 | 聚四氟乙烯 |
| 拉升强度（横向）（MPa） | ≥2.0 | — | ≥2.0 |
| 烧失量（%） | ≤20 | — | — |
| 氯离子含量（×10-6） | — | ≤50 | — |
| 熔点（℃） | — | — | 327±10 |
内环材料应具有与金属带材料同样或更高的耐腐蚀性能，不锈钢材料应符合GB/T 3280或GB/T 4237的规定。除用户另有规定外，对中环可采用碳钢，碳钢应符合GB/T 11253或GB/T 912的规定，并经喷涂、电镀或其他表面处理。
垫片的标记按以下规定： 1）标准编号；2）垫片类型（按本标准表3.0.1的规定）；3）公称尺寸（DN）；4）公称压力（PN）；5）材料代号（按表7.0.1的规定，当无内环或无对中环时，标记代号为“0”）。
材料标记代号和标志缩写
| 材料 | 标记代号 | 标记缩写 |
| 金属材料 | ||
| 碳钢 | 1 | CRS |
| 0Cr18Ni9 | 2 | 304 |
| 00Cr19Nil0 | 3 | 304L |
| 0Cr17Nil2Mo2 | 4 | 316 |
| 00Cr17Nil4Mo2 | 5 | 316L |
| 0Cr18Nil0Ti | 6 | 321 |
| 0Cr18NillNb | 7 | 347 |
| 0Cr25Ni20 | 8 | 310 |
| 钛 | 9 | TI |
| Ni-Cu合金 Monel400 | MON | |
| Ni-Mo合金 Hastelloy B2 | HAST B | |
| Ni-Mo-Cr合金 Hastelloy C-276 | HAST C | |
| Ni-Cr-Fe合金 Incoloy 600 | INC 600 | |
| Ni-Fe-Cr合金 Incoloy 800 | IN 800 | |
| 锆 | ZIRC | |
| 填充材料 | ||
| 温石棉带 | 1 | ASB |
| 柔性石墨带 | 2 | G.F. |
| 聚四氟乙烯带 | 3 | PTFE |
| 非石棉纤维带 | 4 | NA |
标记示例：公称尺寸为DN100、公称压力为PN40的钢制管法兰用带内环和对中环的缠绕式垫片（D型），对中环材料为碳钢，金属带材料为 0Cr18Ni9，填料为柔性石墨带，内环材料为0Cr18Ni9，其标记为：HG/T20610 缠绕垫 D100-40 1222。

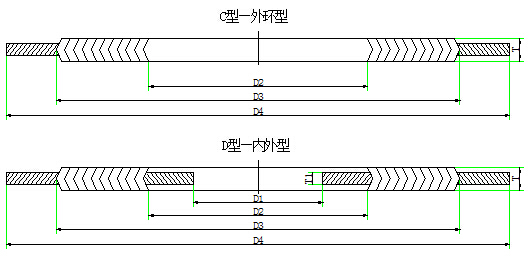

突面法兰用带对中环（C型）或带内环和对中环（D型）垫片尺寸（mm）
| 公称 尺寸 DN | 内环 内径 D1 | 缠绕 部分 内径 D2min | 公称压力PN | 垫片 厚度 T | 内环 对中 环厚 度t | |||||||
| 16~40 | 63~160 | 16 | 25 | 40 | 63 | 100 | 160 | |||||
| 缠绕部分外径 D3max | 对中环外径 D4 | |||||||||||
| 10 | 18 | 24 | 34 | 34 | 46 | 56 | 4.5 | 3 | ||||
15 | 22 | 28 | 38 | 38 | 51 | 61 | ||||||
| 20 | 27 | 33 | 45 | 45 | 61 | 72 | ||||||
| 25 | 34 | 40 | 52 | 52 | 71 | 82 | ||||||
| 32 | 43 | 49 | 61 | 61 | 82 | 88 | ||||||
| 40 | 49 | 55 | 67 | 67 | 92 | 103 | ||||||
| 50 | 61 | 70 | 86 | 86 | 107 | 113 | 119 | |||||
| 65 | 77 | 86 | 102 | 106 | 127 | 138 | 144 | |||||
| 80 | 90 | 99 | 115 | 119 | 142 | 148 | 154 | |||||
| 100 | 116 | 128 | 144 | 148 | 162 | 168 | 174 | 180 | ||||
| 125 | 143 | 155 | 173 | 179 | 192 | 194 | 210 | 217 | ||||
| 150 | 170 | 182 | 200 | 206 | 218 | 224 | 247 | 257 | ||||
| 200 | 222 | 234 | 254 | 258 | 273 | 284 | 290 | 309 | 324 | |||
| 250 | 276 | 288 | 310 | 316 | 329 | 340 | 352 | 364 | 391 | 388 | ||
| 300 | 328 | 340 | 364 | 368 | 384 | 400 | 417 | 424 | 458 | 458 | ||
| 350 | 381 | 393 | 417 | 421 | 444 | 457 | 474 | 486 | 512 | — | ||
| 400 | 430 | 442 | 470 | 476 | 495 | 514 | 546 | 543 | 572 | — | ||
| 450 | 471 | 480 | 506 | — | 555 | 564 | 571 | — | — | — | ||
| 500 | 535 | 547 | 575 | — | 617 | 624 | 628 | — | — | — | ||
| 600 | 636 | 648 | 676 | — | 734 | 731 | 747 | — | — | — | ||
| 700 | 720 | 732 | 766 | — | 804 | 833 | — | — | — | — | ||
| 800 | 820 | 840 | 874 | — | 911 | 942 | — | — | — | — | ||
| 900 | 920 | 940 | 974 | — | 1011 | 1042 | — | — | — | — | ||
| 1000 | 1020 | 1040 | 1084 | — | 1128 | 1155 | — | — | — | — | ||
| 1200 | 1220 | 1240 | 1290 | — | 1342 | 1365 | — | — | — | — | ||
| 1400 | 1420 | 1450 | 1510 | — | 1542 | — | — | — | — | — | ||
| 1600 | 1630 | 1660 | 1720 | — | 1764 | — | — | — | — | — | ||
| 1800 | 1830 | 1860 | 1920 | — | 1964 | — | — | — | — | — | ||
| 2000 | 2030 | 2060 | 2130 | — | 2168 | — | — | — | — | — | ||
