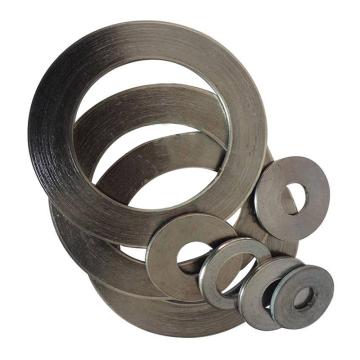

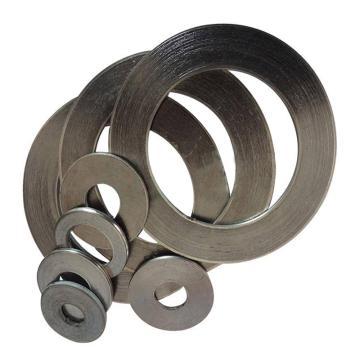

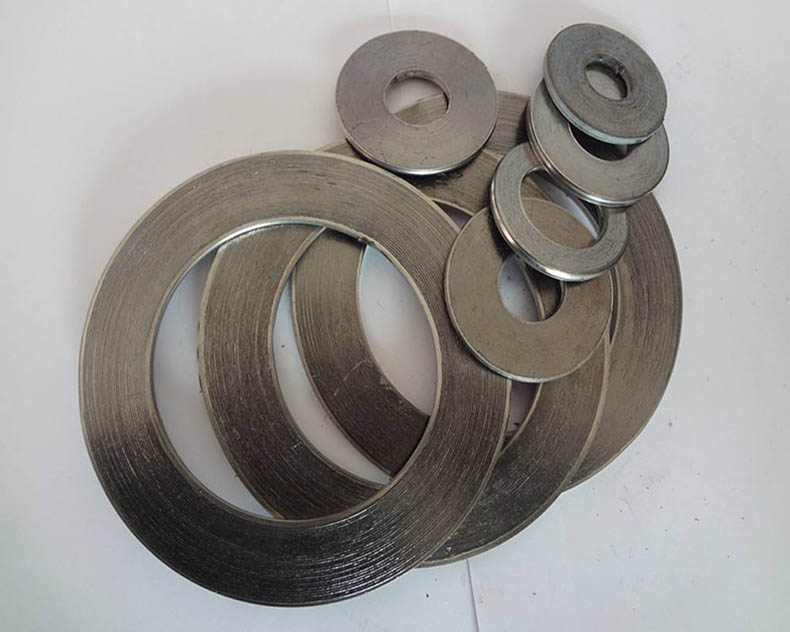

环亚 缠绕垫，358*339*4基本型，102191565 售卖规格：1个
市场售价:
￥368.2
订货号:
DMM127
税率 :
13%
规格属性信息 :
- 品牌 ：环亚
- 类别 ：非标金属缠绕垫片
编码信息 :
- 税收编码：1070212020000000000
- 条形编码：
3.0.1 垫片的类型、代号、断面形状和适合法兰密封面型式按表3.0.1的规定。
表3.0.1 垫片的型式和代号
| 类型 | 代号 | 断面形状 | 适用法兰密封面型式 |
| 基本型 | A |  | 榫面/槽面 |
| 带内环型 | B |  | 凹面/凸面 |
| 带对中环型 | C |  | 突面a |
| 带内环和对中环型 | D |  | 突面a |
a 也适用于全平面的法兰密封面。
3.0.2 公称压力和公称尺寸
1 垫片使用的公称压力为：PN16、PN25、PN40、PN63、PN100、PN160。
2 垫片适用的公称尺寸范围见4.0.1-1和表4.0.1-2的规定。
3.0.3 垫片使用要求
1 垫片的使用温度范围按表3.0.3的规定。
2 垫片的类型和材料应根据流体、操作工况、材料、法兰密封面形式、表面粗糙度以及螺栓载荷选取。用于特殊场合的垫片，应像供应商咨询并确认。
3 垫片与法兰及紧固件的选配按HG/T20614的规定。
3.0.4 材料
1 金属带的典型材料按本标准表3.0.3的规定，金属带厚度为0.2mm±0.02mm。金属带材料的化学成分和力学性能应符合GB/T3280的规定。金属带硬度HV≤150或按用户要求。
表3.0.3 垫片的使用温度范围
| 金属带材料 | 填充材料 | 使用温度范围 （℃） | ||
| 钢号 | 标准 | 名称 | 参考标准 | |
| 0Cr18Ni9（304） | GB/T 3280 | 温石棉带a | JC/T 69 | ﹣100~+300 |
| 00Cr19Ni10（304 L） | 柔性石墨带 | JB/T 7758.2 | ﹣200~+650b | |
| 0Cr17Ni12Mo2（316） | 聚四氟乙烯带 | QB/T3628 | ﹣200~+200 | |
| 00Cr17Ni14Mo2（316 L） | 非石墨纤维带 | ﹣100~+250c | ||
| 0Cr18NiTi（321） | ||||
| 0Cr18Ni11Nb（347） | ||||
| 0Cr25Ni20（310） | ||||
a 含石棉材料的使用应遵守相关法律的规定，使用时必须采用预防措施，以确保不对人身健康构成危害。
b 用于氧化性介质时，最高使用温度为450℃。
c 不同种类的非石棉纤维带材料有不同的使用温度范围，按材料生产厂的规定。
2 填充材料的化学成分和力学性能应符合表3.0.4和本标准表3.0.3的规定。聚四氟乙烯不得使用再生材料。填充材料的厚度由生产厂规定，以满足本标准第5.0.4条规定的垫片压缩载荷特性。
表3.0.4 填充材料的主要性能
| 项目 | 温石棉和非石棉纤维 | 柔性石墨 | 聚四氟乙烯 |
| 拉升强度（横向）（MPa） | ≥2.0 | — | ≥2.0 |
| 烧失量（%） | ≤20 | — | — |
| 氯离子含量（×10-6） | — | ≤50 | — |
| 熔点（℃） | — | — | 327±10 |
3 内环材料应具有与金属带材料同样或更高的耐腐蚀性能，不锈钢材料应符合GB/T 3280或GB/T 4237的规定。除用户另有规定外，对中环可采用碳钢，碳钢应符合GB/T 11253或GB/T 912的规定，并经喷涂、电镀或其他表面处理。
4 如采用其他金属带和填充材料，应在订货时注明。
3.0.5 除基本型外，PN63、PN100和PN160以及采用PTFE为填充材料的垫片应使用内环。
7.0.1 标记和示例
1 垫片的标记按以下规定：
1）标准编号；
2）垫片类型（按本标准表3.0.1的规定）；
3）公称尺寸（DN）；
4）公称压力（PN）；
5）材料代号（按表7.0.1的规定，当无内环或无对中环时，标记代号为“0”）
表7.0.1 材料标记代号和标志缩写
| 材料 | 标记代号 | 标记缩写 |
| 金属材料 | ||
| 碳钢 | 1 | CRS |
| 0Cr18Ni9 | 2 | 304 |
| 00Cr19Nil0 | 3 | 304L |
| 0Cr17Nil2Mo2 | 4 | 316 |
| 00Cr17Nil4Mo2 | 5 | 316L |
| 0Cr18Nil0Ti | 6 | 321 |
| 0Cr18NillNb | 7 | 347 |
| 0Cr25Ni20 | 8 | 310 |
| 钛 | 9 | TI |
| Ni-Cu合金 Monel400 | MON | |
| Ni-Mo合金 Hastelloy B2 | HAST B | |
| Ni-Mo-Cr合金 Hastelloy C-276 | HAST C | |
| Ni-Cr-Fe合金 Incoloy 600 | INC 600 | |
| Ni-Fe-Cr合金 Incoloy 800 | IN 800 | |
| 锆 | ZIRC | |
| 填充材料 | ||
| 温石棉带 | 1 | ASB |
| 柔性石墨带 | 2 | G.F. |
| 聚四氟乙烯带 | 3 | PTFE |
| 非石棉纤维带 | 4 | NA |
2 标记示例：
公称尺寸为DN100、公称压力为PN40的钢制管法兰用带内环和对中环的缠绕式垫片（D型），对中环材料为碳钢，金属带材料为0Cr18Ni9，填料为柔性石墨带，内环材料为0Cr18Ni9，其标记为：HG/T20610 缠绕垫 D100-40 1222
