tunkia 三相电能表现场校验仪，TD3250（不含检测） 售卖规格：1台
市场售价:
￥48390
订货号:
DHM296
税率 :
13%
规格属性信息 :
- 品牌 ：长沙天恒测控
- 类别 ：三相电能表校验仪
编码信息 :
- 税收编码：1090603080000000000
- 条形编码：

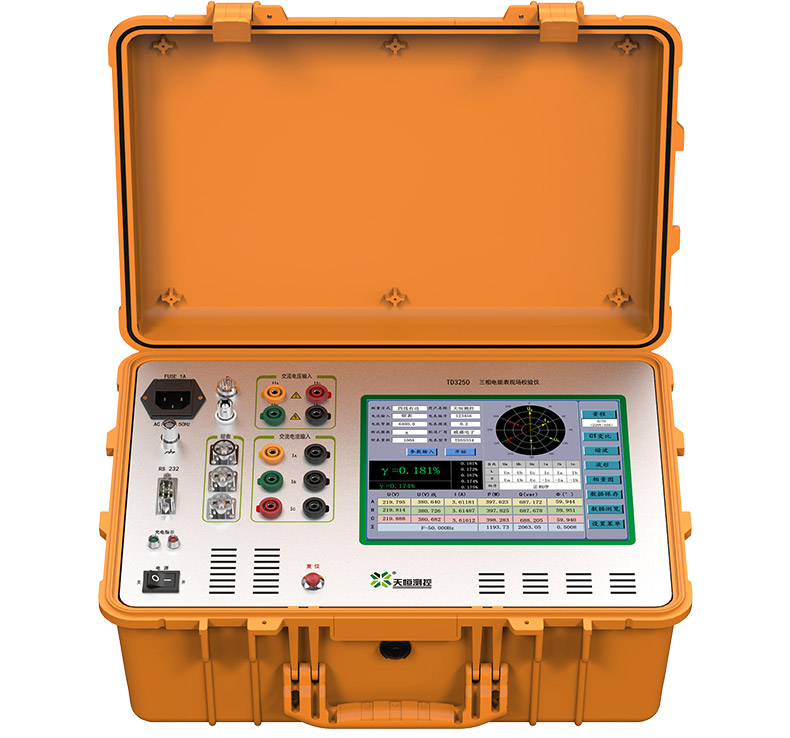

TD3250 是一款专用于三相电能表现场校验的便携式仪器；集电参量测量、电能表校验、接线识别、谐波分析、波形显示、相量图显示、数据管理等多功能于一体。该仪器非常适合于现场校验单相、三相三线、三相四线的有功/无功电能表。
电量直接测量：ACV：10 V～480 V，ACI：0.05 A～12 A，手动/自动量程换挡。
电流钳形夹测量：0.1 A～6 A，用于在线测量电能表的交流电流。
波形显示：测量通道具有示波器功能，可实时显示被测电量的波形。
相位测量：测量三相电量间相位差，并通过相量图的形式直观显示。
谐波分析：测量2～31次谐波，显示各次谐波的含量、总谐波失真、谐波直方图。
接线功能：可以识别各种三相接线方式，报告识别结果，并给出电量纠正系数。
电能计量：含电能脉冲输入 / 输出接口，并配便携式光电头，方便现场校验。
供电电源：提供交流电源输入或大容量锂电池(连续工作时间不小于8 h)二种模式。
数据存储：可记录多达数千只被检表的测量数据，并能转存至配套的管理软件上。
人机功能：具有锁定屏幕功能，方便人工读数，锁定 / 解锁可一键切换。
显示功能：配大尺寸液晶触摸彩屏，量值显示直观，操作非常便捷。
便携性：提供了便携式仪器箱，体积小重量轻，方便用户携带。
三相电量测量
三相电量 | 测量类型 | 量程 | 分辨力 | 测量不确定度(k=2) ( ppm*RD+ ppm*RG) ① |
交流电压 ACV | 直接测量 | 110 V | 1 mV | 300 + 200 |
220 V | 1 mV | 300 + 200 | ||
440 V | 1 mV | 300 + 200 | ||
交流电流 ACV | 直接测量 | 1 A | 10 μA | 300 + 200 |
10 A | 100 μA | 300 + 200 | ||
钳形夹测量 | 1 A③ | 10 μA | 0.2%*RG | |
5 A | 10 μA | 0.2%*RG | ||
10 A③ | 100 μA | 0.2%*RG | ||
20 A③ | 100 μA | 0.2%*RG | ||
100 A③ | 1 mA | < 50 A：0.2%*RG < 100 A：0.5%*RG | ||
注：① RD为读数值， RG为量程值， ③ 5A型号的钳形夹为标配，其他型号为选配。 | ||||
电压测量范围：10 V～480 V，6位显示
电流测量范围(直接测量)：0.05 A～12 A，6位显示
电流测量范围(钳形夹测量)：0.1 A～6 A，6位显示
频率 / 相位测量
类型 | 测量范围 | 分辨力 | 最佳测量不确定度(k=2) |
频率 | 45.000 Hz～65.000 Hz | 0.001 Hz | 0.01 Hz |
相位 | 0.00°～359.99° | 0.01° | 直接测量：0.05° |
钳形夹测量：0.2° |
功率 / 电能测量
测量类型 | 最佳测量不确定度(k=2) | |
直接测量 | 钳形夹测量 | |
有功功率/电能 |cosj| ≥ 0.5 | 0.05%*FS ④ | 0.2%*FS |
无功功率/电能 |sinj| ≥ 0.5 | 0.1%*FS | 0.5%*FS |
视在功率 | 0.1%*FS | 0.5%*FS |
功率因数 | 0.05% | 0.5% |
注：④ FS = 电压量程值×电流量程值 | ||
功率/电能测量范围：交流电压量程与交流电流量程的组合
功率因数测量范围：-1.000 0…0.000 0…1.000 0
标准电能脉冲输出：高频满量程值对应60 kHz，低频满量程值对应6 Hz
标准电能脉冲输入：频率 ≤ 200 kHz，电压：0…3.3 V…24 V
一般技术规格
供电电源：AC ( 198～253 ) V，( 50 ± 2 ) Hz
工作环境：-20℃～55℃，40%～80% R·H，不结露
储存环境：-20 ℃～70 ℃，< 80% R·H，不结露
装置尺寸：370 mm（W）× 270 mm（D）× 170 mm（H）
装置质量：约4.5 kg
通讯接口：RS232
