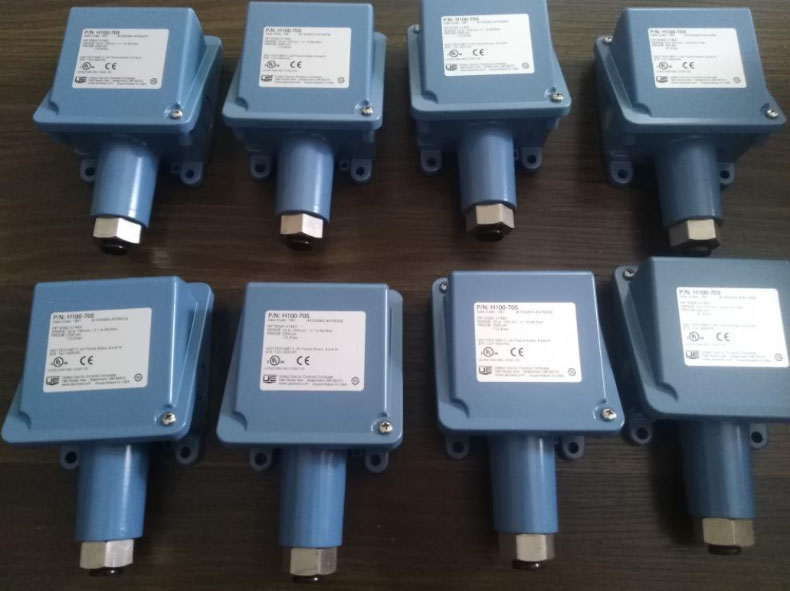

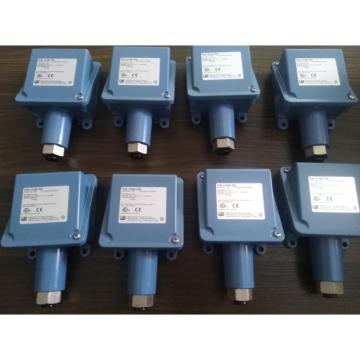

H100系列压力及温度开关是性能价格都非常好的系列开关，广泛应用于工业过程及OEM用户，一体化的设计及外壳的形状结构使其更加坚固，接线更加方便：全天候系列开关有多种微动开关个多种过程接口的选择，以满足各种不同的要求。

性能特点：

• 一个开关量型号输出

• 环氧树脂涂层和铸铝结构的壳体满足NEMA4X的标准

• 设定点锁定防误操作

• 热追踪级防冻保护

• 耐压可达10.000psi（689.5bar）

• 可调整范围压力：30″HgVac到5000psi（-1到344.7bar）

微压300″wc真空到250″wc压力（-746.7到622.3mbar）
差压0.2″wcd到500psid（0.2mbar到34.5bar）
温度-180到650°F（-117.8到343.3℃）

储存温度：-54～71℃

环境温度：-40～71℃; 520-525.700-706型: -18～71℃.环境温度每变化28℃.设定点典型的漂移不超过1%

设定点重复性：温度开关: 可调范围内±1%

压力开关171-174.218.270-376.520-535.700-706.560-564等型号为可调范围的±1%;190-194.183-189.483-489.565-567.610-680.490-494等型号为可调范围的±1.5%; 所有压力开关都有内部设定点锁定装置

耐冲击：经15G，10毫秒周期试验. 可重现设定点

抗振动： 经2.5G，5～500HZ振动试验，可重现设定点

外壳： 压铸铝合金(铜大0.6%).带环氧树脂涂层.带密封垫的不锈钢抗干扰刻度盖.卡紧螺丝

外壳等级： 符合NEMA4X.IP65要求

开关输出： 一个单刀双掷（SPDT）快速动作开关.可以接成"常开型"或"常闭型"

电额定值： 15安培. 125/250/480伏交流

重量： 2～7磅(因型号而异)

电气连接： 1/2"NPTF接口;2个7/8"直径的冲孔

压力连接口： 1/4"NPTF；171-194.483-489.520-535等型号为1/2"NPTF; 560-564型为2"卫生级连接;565-567型为1 1/2"卫生级连接

温度组件： 温包和毛细管: 6英尺304不锈钢

直插式: 镀镍黄铜(标准长度). 可选316L不锈钢

充填物： 油

温度死区 ：实验室条件下. F型开关典型值为设定点量程的1%. B、C、E型开关则为2%

热追踪或防冻保护 温度计是特地为防冻保护等应用而设计的.用B100和E100型开关可用于周围环境检测.技术参数与上所列大致相同.只是B100-13546型的电额定值为22安培/480伏交流开关;E100-13545型开关的电额定值为22安/480伏交流.尺寸为10英尺长不锈钢毛细管。

H100-701 0.1-2.1bar 1/4NPT

H100-702 0.2-6.9bar 1/4NPT

H100-703 0.6-20.7bar 1/4NPT

H100-704 1.0-34.5bar 1/4NPT

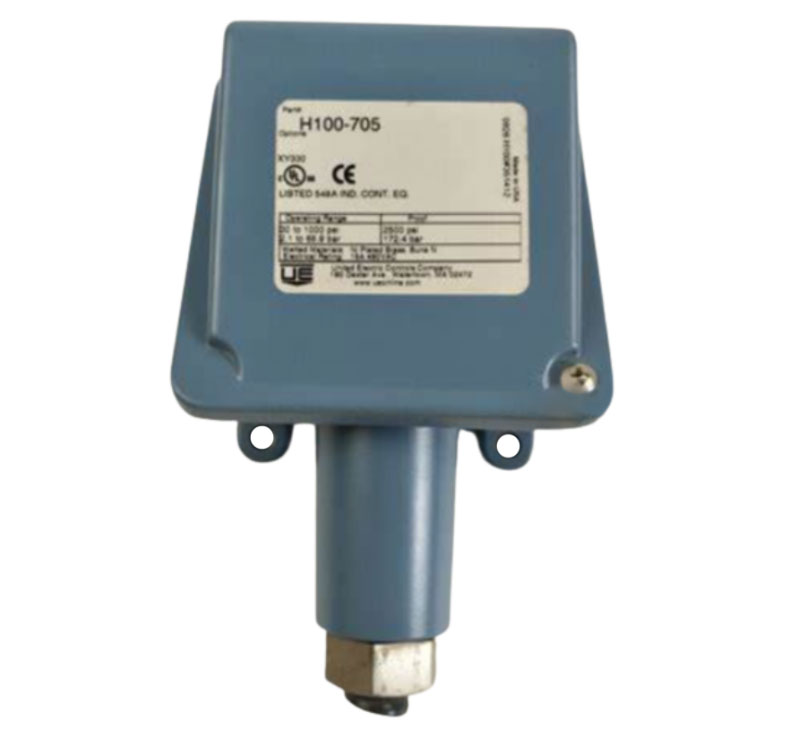

H100-705 2.1-68.9ba 1/4NPT

H100-706 6.9-117.2bar 1/4NPT

利用其自身的特性，100系列广泛应用于热跟踪、防冻保护、过程装置（泵，压缩机），报警盘输入及火焰阻断。
