博世力士乐 换向电磁阀，4WE6D6X/OFEW110N9K4 售卖规格：1只
市场售价:
￥2759
订货号:
CQL040
税率 :
13%
规格属性信息 :
- 品牌 ：博世力士乐/Bosch Rexroth
- 类别 ：电磁换向阀
- 系列 ：4WE
编码信息 :
- 税收编码：1090120010000000000
- 条形编码：
WE 型号的方向阀为电磁线圈操作方向滑阀，该阀可用作电磁组件。它们用于控制流动的开始、停止和方向。 |
|
一般信息 |
规格 | 6 | ||
尺寸 | 带一个线圈的阀 | kg | 1.45 |
带两个线圈的阀 | kg | 1.95 | |
安装位置 | 任意 | ||
周围温度范围 | NBR 密封件 | °C | -20…+50 |
FKM 密封件 | °C | -15…+50 | |
适用于 HFC 液压油的型号 | °C | -20…+50 | |
低温形式1) | °C | -40…+50 | |
存储温度范围 | °C | +5…+40 | |
MTTFD值符合 ENISO138492) | 年 | 300 | |
液压 |
规格 | 6 | |||
最大工作压力 | 油口P | 标准型号 | bar | 350 |
型号 "SO407" | bar | 315 | ||
油口A | 标准型号 | bar | 350 | |
型号 "SO407" | bar | 315 | ||
油口B | 标准型号 | bar | 350 | |
型号 "SO407" | bar | 315 | ||
油口T | 直流电压1) | bar | 210 | |
交流电压1) | bar | 160 | ||
最大流量 | 直流电压 | 标准型号 | l/min | 80 |
型号 "SO407" | l/min | 60 | ||
交流电压 | l/min | 60 | ||
通流横截面（阀芯位置 0） | 符号Q | 约为公称剖面的 6% | ||
符号W | 约为公称剖面的 3% | |||
液压油 | 请参阅表格“液压油” | |||
液压油温度范围 | NBR 密封件 | °C | -20…+80 | |
FKM 密封件 | °C | -15…+80 | ||
适用于 HFC 液压油的型号 | °C | -20…+50 | ||
低温形式2) | °C | -40…+50 | ||
粘度范围 | mm²/s | 2.8…500 | ||
液压油的最大允许污染度，符合 ISO4406(c) 规定的清洁度等级3) | 等级 20/18/15 | |||
01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | 10 | |
WE | 6 | 6X | / | E | ||||||
11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 |
/ | * |
01 | 3个主油口 | 3 | ||||||||
4个主油口 | 4 | |||||||||
02 | 方向阀 | WE | ||||||||
03 | 规格 6 | 6 | ||||||||
04 | 符号；有关可选用的型号，请参阅“符号/电路图” | |||||||||
05 | 组件系列 60...69（60...69：安装和连接尺寸不变） | 6X | ||||||||
06 | 带弹簧复位 | 无代码 | ||||||||
不带弹簧复位 | O | |||||||||
不带弹簧复位，带定位器 | OF | |||||||||
07 | 高功率线圈，湿式插脚，带可拆卸线圈 | E | ||||||||
电压 | ||||||||||
08 | 要了解订货代码，请参阅下文的 "电气连接和可用电压"。 | 例如G24 | ||||||||
辅助操纵装置 1) | ||||||||||
09 | 不带手动应急操作 | 无代码 | ||||||||
带手动应急操作 | N3) | |||||||||
带可锁定手动应急操作 "蘑菇按钮"（小型） | N23) | |||||||||
带可锁定手动应急操作“蘑菇按钮”（小型） | N42; 3) | |||||||||
带可锁定手动应急操作“蘑菇按钮”（大型） | N52); 3; 4) | |||||||||
带手动应急操作“蘑菇按钮”（大型），不可锁定 | N63; 4) | |||||||||
带可锁定手动应急操作“螺母” | N72; 3) | |||||||||
带隐式手动应急操作（标准） | N9 | |||||||||
耐腐蚀性（外部）（有关可用性，请参阅下表） | ||||||||||
10 | 无（阀体涂上底漆） | 无代码 | ||||||||
已提高防腐蚀性（已经过 240小时盐雾测试，符合 ENISO9227） | J3 | |||||||||
高防腐蚀性（已经过 720小时盐雾测试，符合 ENISO9227） | J5 | |||||||||
电气连接 | ||||||||||
11 | 单个连接或中央连接 | |||||||||
要了解订货代码，请参阅下文的 "电气连接和可用电压"。 | 例如K4 | |||||||||
阀芯位置监控（有关更多信息，请参阅样本 24830） | ||||||||||
12 | 不带位置开关 | 无代码 | ||||||||
位置感应开关型号 QM（具有 2 个阀芯位置的阀门） | ||||||||||
监控的阀芯位置“a” | QMAG24 | |||||||||
监控的阀芯位置“b” | QMBG24 | |||||||||
监控的静止位置 | QM0G24 | |||||||||
位置感应开关型号QR（具有 3 个阀芯位置的阀门） | ||||||||||
监控的静止位置 | QM0G24 | |||||||||
监控的阀芯位置“a”和“b” | QRABG24E | |||||||||
位置感应开关型号 QS | ||||||||||
监控的阀芯位置“a” | QSAG24W | |||||||||
监控的阀芯位置“b” | QSBG24W | |||||||||
监控的阀芯位置“0” | QS0G24W | |||||||||
监控的阀芯位置“0”和“a” | QS0AG24W | |||||||||
监控的阀芯位置“0”和“b” | QS0BG24W | |||||||||
监控的阀芯位置“a”和“b” | QSABG24W | |||||||||
切换时间增加 | ||||||||||
13 | 无切换时间增加 | 无代码 | ||||||||
有切换时间增加 （仅使用直流电压，仅适用于型号 "N9" 和符号 "73"） | A12 | |||||||||
节流插件 | ||||||||||
14 | 不带节流插件（标准） | 无代码 | ||||||||
带节流插件（当超过所允许的阀的性能限制时，请参阅 "性能限制"）： | ||||||||||
连接 | 节流阀直径单位为mm | |||||||||
0,6 mm | 0,8 mm | 1,0 mm | 1,2 mm | 1,5 mm | 2,0 mm | 2,5 mm | 3,0 mm | 4,0 mm | ||
P | = B06 | = B08 | = B10 | = B12 | = B15 | = B20 | = B25 | = B30 | = B40 | |
A | = H06 | = H08 | = H10 | = H12 | = H15 | = H20 | = H25 | = H30 | = H40 | |
B | = R06 | = R08 | = R10 | = R12 | = R15 | = R20 | = R25 | = R30 | = R40 | |
A 和 B | = N06 | = N08 | = N10 | = N12 | = N15 | = N20 | = N25 | = N30 | = N40 | |
T | = X06 | = X08 | = X10 | = X12 | = X15 | = X20 | = X25 | = X30 | = X40 | |
夹持长度 | ||||||||||
15 | 42mm（标准） | 无代码 | ||||||||
22mm | Z | |||||||||
控制阀芯间隙 | ||||||||||
16 | 标准（推荐） | 无代码 | ||||||||
最小（可用于减小泄漏值；需要更高的油清洁度） | T06 | |||||||||
增加（可用于高温差液压油/环境；导致更高的内部泄漏值） | T12 | |||||||||
密封材料（请务必遵循密封件与所用液压油的兼容性，请参阅 "技术数据"） | ||||||||||
17 | NBR 密封件 | 无代码 | ||||||||
FKM 密封件 | V | |||||||||
建议在使用 HFC 液压油，且温度较高时使用 | MH | |||||||||
低温型号（仅适用于 "不具有手动应急操作" 的型号） | MT | |||||||||
18 | 标准 | 无代码 | ||||||||
电磁线圈是经过认证的组件，带有 UR 标记，符合 UL906，版本 1982 5) | = UR | |||||||||
根据 CSA C22.2 第 139-1982 号进行认证 | = CSA | |||||||||
油口安装面，符合 ANSIB93.9 6) | = AN | |||||||||
19 | 不带定位孔 | 无代码 | ||||||||
带符合 ISO8752-3x8-St 的定位孔和定位销 | /62 | |||||||||
20 | 标准 | 无代码 | ||||||||
降低电力消耗（仅限 "G24" 以及 "K4"、"DL" 和 "DKL"） | SO407 | |||||||||
21 | 明文给出更多详细信息 | * | ||||||||

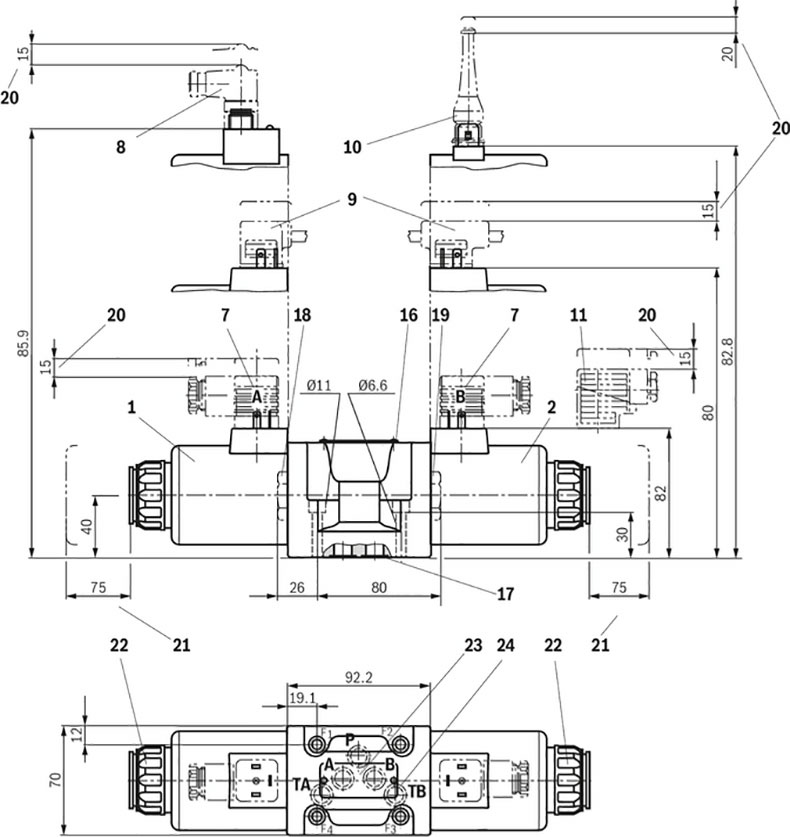

尺寸以 mm为单位 |
