跨越性改变

机械机构全面升级，测角精度稳定提升

竖轴系统：150粒钢珠无间隙滚动，公转轨迹不重合，保证定向精度

横轴系统：一体直窜式横轴系统，保证几何精度，提升竖直角精度

角度读取：绝对编码四探头采样测角技术，有效降低度盘偏心和刻划误差

微动系统：采用国内最短螺距0.25mm微动系统，保证瞄准精度

测距系统全新整合，测距更稳定可靠

光路改变：独特五同轴测距光路设计，充分隔离发射和反射光，提升测距精度

机械系统改变：新型内外光路转换转换装置，不改变各光路的光程，减少抖动误差

电路改变：采用150MHz超高测距载波频率，提高测尺精度

自主研发前置宽带放大器，优化PCB布局，提高信噪比

人性化设计，提升体验感

640*480高清高亮3.5英寸触摸显示屏，强光下清晰可见

Windows CE6.0操作系统

标配CLASS 2蓝牙模块，支持蓝牙虚拟串口，与手薄、GPS 联测

WIFI无线传输，支持FTP（PC通过WIFI 直接访问仪器）

多模式USB功能（OTG功能、同步传输、映射存储），方便用户实时交互

距离测量（良好条件下）

测距范围

单棱镜模式： 3500m

免棱镜模式： 1000m

精度：

单棱镜模式：土(1+1ppm×D)mm

免棱镜模式：土(3+2ppm×D)mm

测量间隔时间

单棱镜模式：精测0.5秒、跟踪0.15秒

免棱镜模式：精测0.3秒、跟踪0.10秒

快速模式：0.3秒

角度测量

精度：1"

测角方式：绝对编码测角技术

探测方式：水平盘：四路探测 竖直盘：四路探测

码盘直径：79mm

最小读数： 0.5″ / 1″ 可选

望远镜

镜筒长度：154mm

物镜有效孔径：48mm

图像：正像

放大倍数：30×

视场：1°30′

分辨率：3″

最小对焦距离：1.2m

倾斜传感器

类型：双轴

方式：液电检测

补偿范围：±4′

精度：1″

电源

内置电池：矿用本质安全型电池

输出电压：6V

工作时间：约4小时（连续距离/角度测量）

常规规格

管水准气泡灵敏度：30″/2mm

圆水准气泡灵敏度：8′/2mm

微调旋钮：有

面板屏幕：3.5寸彩色点阵高清高亮触摸屏LCD(640×480像素)

操作系统：Windows® CE 6.0中文操作系统

CPU：intel PXA310处理器，最高主频806MHZ

内存：128 MB DDR，512 MB NANDFLASH

內置对中器：光学或2类激光

光学对中器：

放大倍数：3x

视场：5°

最小对焦距离：0.5 m

棱镜常数修正：输入参数自动改正

尺寸(W x D x H)：200mm x190mm x350mm

重量：（大约）：6.2 kg

环境

大气校正：温度气压传感器自动改正

认证

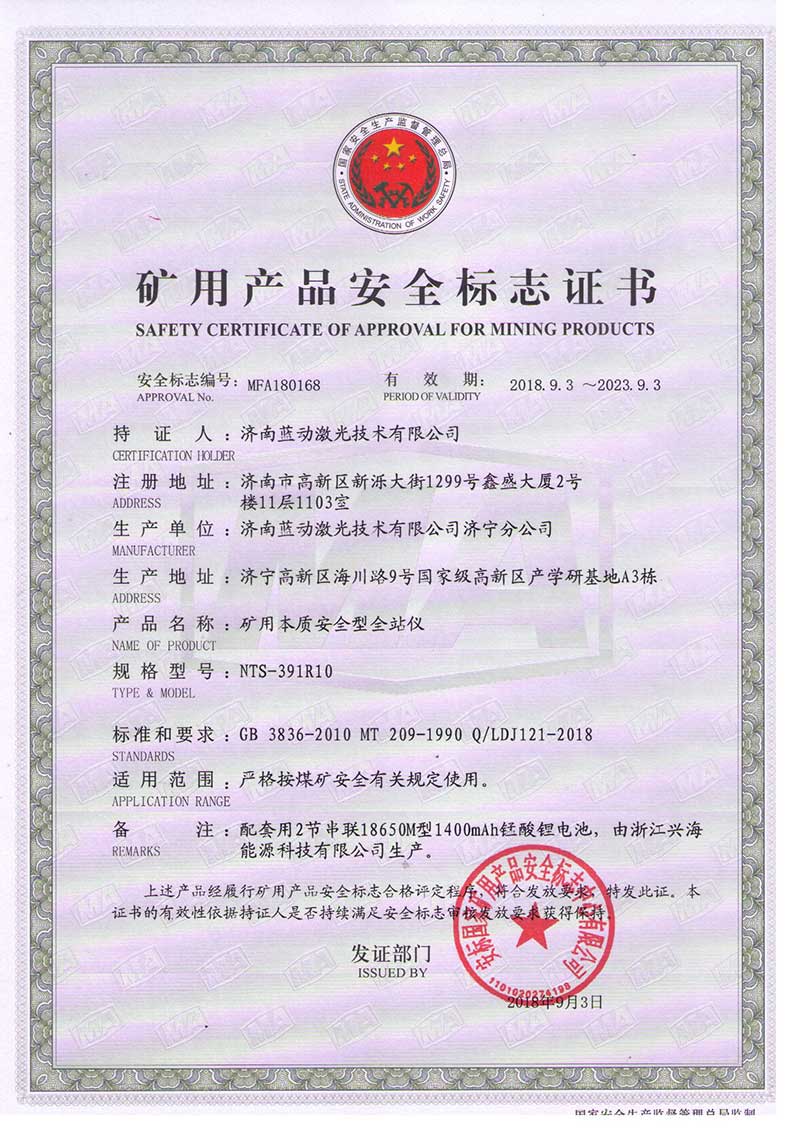

矿用产品安全标志证书（安全标志编号：MFA180168）

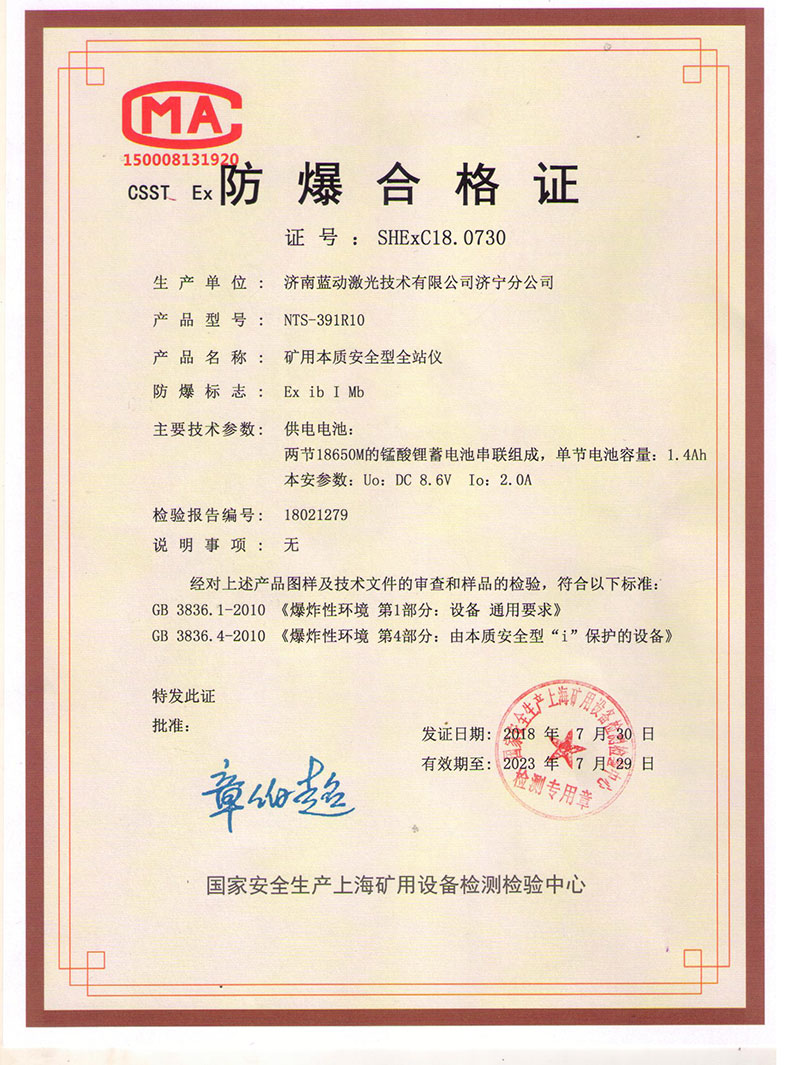

防爆合格证（证号：SHExC18.0730）
